Chieftec Dragon CH-07B-R korpuso apžvalga
Chieftec kompanija jau daugeliui gerai pažįstama - ji gyvuoja jau dvidešimtus metus. Kompanijos pagrindinė veikla - korpusų ir maitinimo blokų kompiuteriams gamyba. Chieftec produkcija jau gan seniai platinama Lietuvoje, todėl manau daugeliui teko matyti produkciją gyvai, o gal net ir naudotis ja. Manau mūsų skaitytojų tarpe yra tokių, kurie atsimena Chieftec Dragon korpuso šlovę - tai buvo vienas mėgiamiausių kompiuterių moddingo entuziastų korpusų. Dėja modding.lt neturėjo galimybės apžvelgti legendinio Dragon korpuso, tačiau 2009 metais kompanija Chieftec išleido atnaujintą korpuso versiją Chieftec Dragon CH-07B - kardinaliai pakito tiek korpuso eksterjeras, tiek interjeras. Šiandieną apžvelgsime atnaujintą Chieftec Dragon korpuso CH-07B-R versiją su raudonos spavos elementais.
Žvilgsnis iš arčiau
Chieftec Dragon CH-07B-R korpusas yra nemažų gabaritų, nors yra middle tower tipo - savaime aišku ir įpakavimas nemenkas. Priekinėje pakuotės dalyje matome pavaizduotą Dragon korpusą ir pagrindinius jo išskirtinumus. Kitoje pusėje - pavaizduota juoda Dragon CH-07B-B versija. Įpakavimo kraštuose nurodytos korpuso charakteristikos.
Išėmęs korpusą pastebiu, kad jo raudonos detalės yra ryškesnės, nei parodyta ant įpakavimo. Pirma raudona spalva kiek trigdo, tačiau po kelių akimirkų korpusas man pradeda vis labiau patikti: juoda, labiau matinė, korpuso spalva ir matinės plasmasės atrodo gražiai ir solidžiai - kokybė tikrai gera. Šie paviršiai nėra tokie tepūs kaip metalinį blizgesį turintys, todėl netaip pastebimi likę pirštų atspaudai.

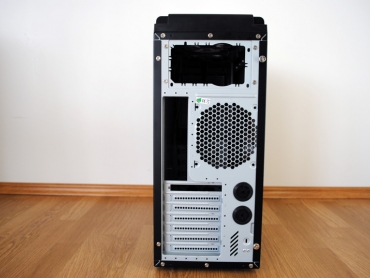

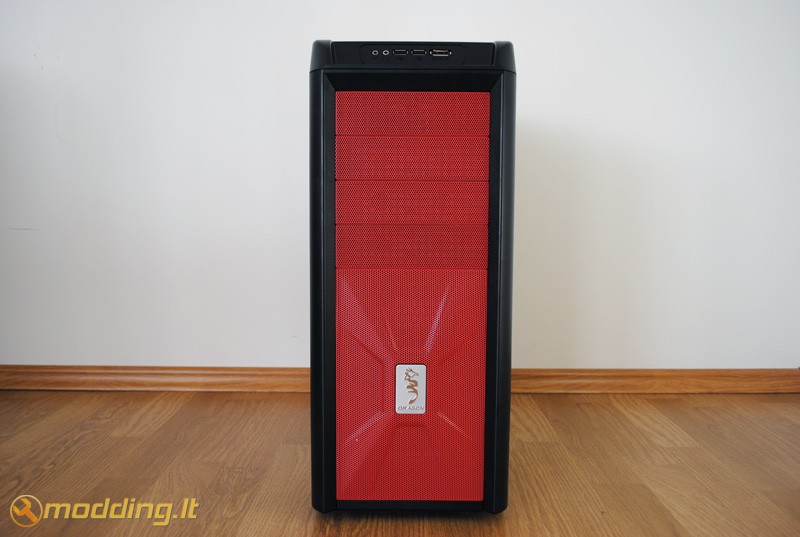

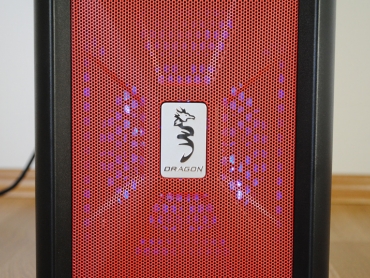

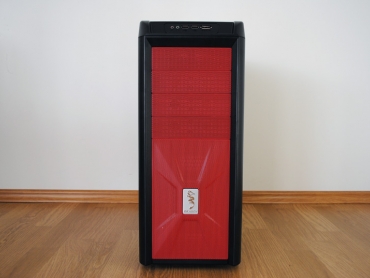

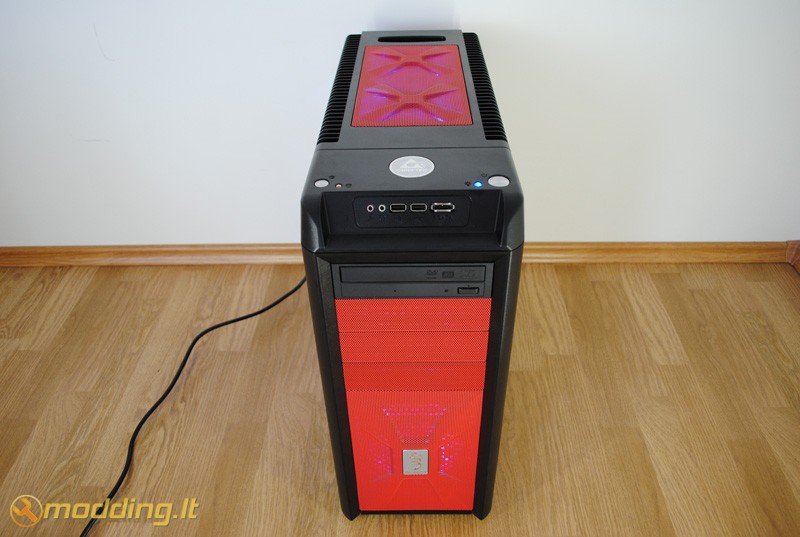

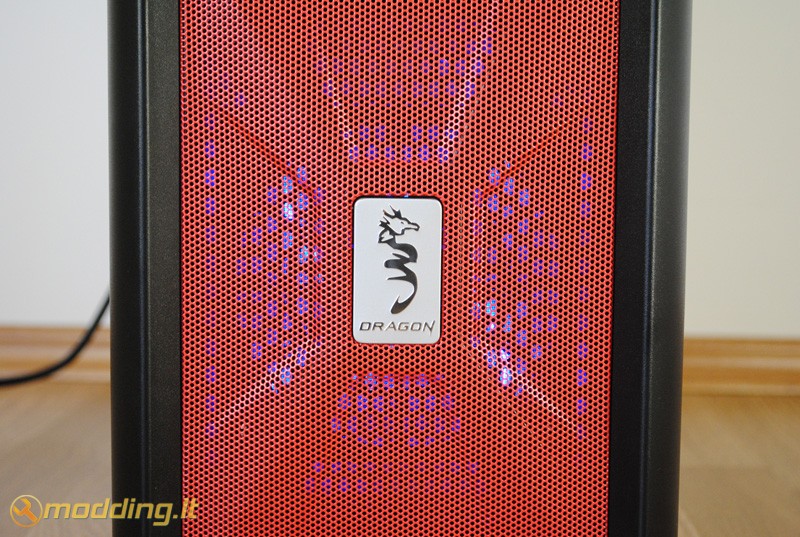

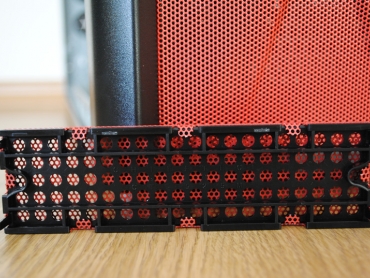

Priekinė korpuso dalis raudona ir pagaminta iš tinkliuko su apvaliom kiaurymėm - tai pagerina oro ventiliaciją. Priekyje išdėstyti 4 x 5.25" stalčiukai, apatinėje dalyje - Dragon logotipas, už kurio sumontuotas šviečiantis 120mm blue LED ventiliatorius. Galinėje korpuso sienelėje yra vieta 120mm ventiliatoriaus montavimui, viršuje - išdėstyta PSU ertmė, taipogi yra įrengtos ertmės aušinimo vandeniu sistemos žarnoms.

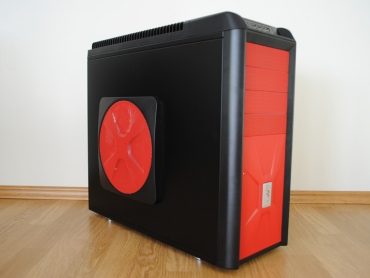

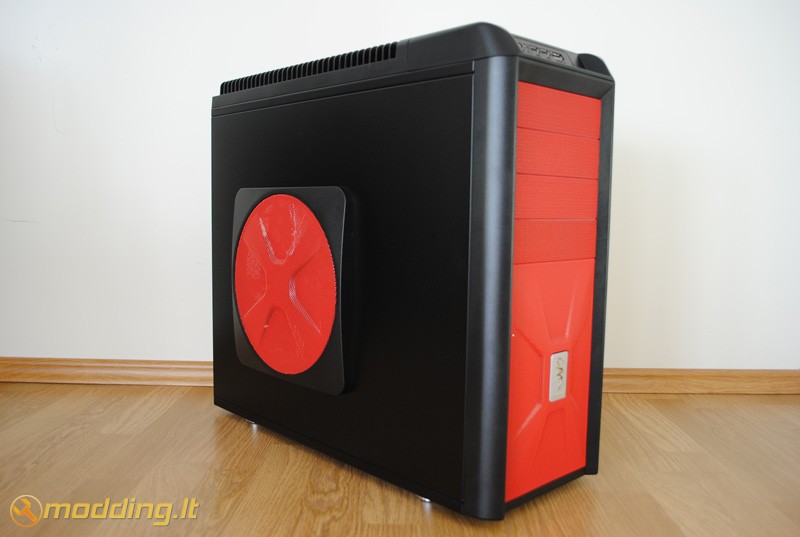

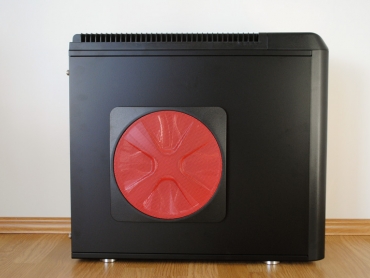

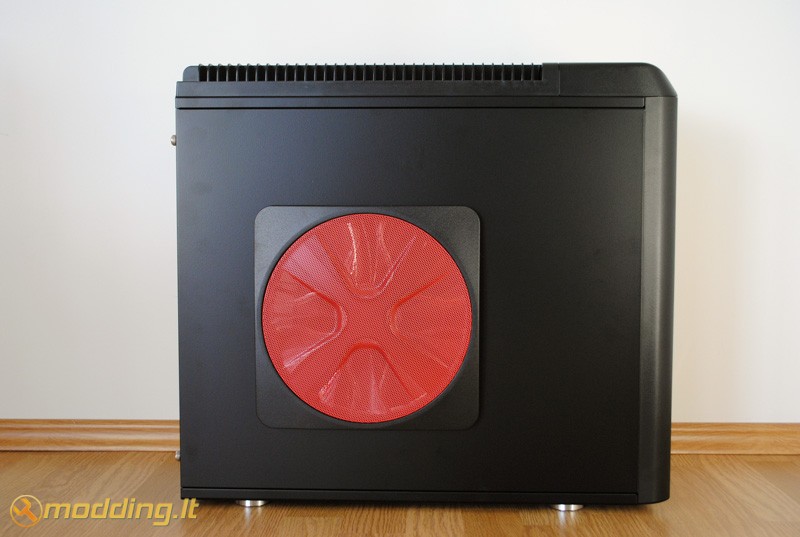

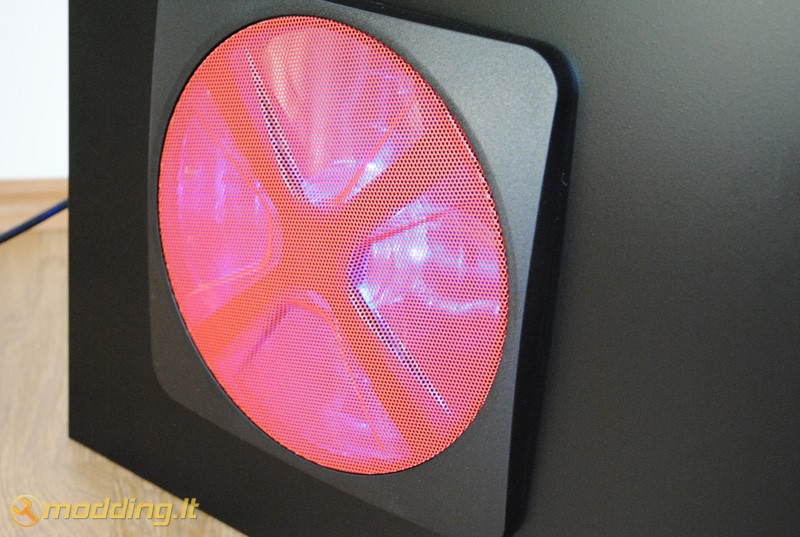

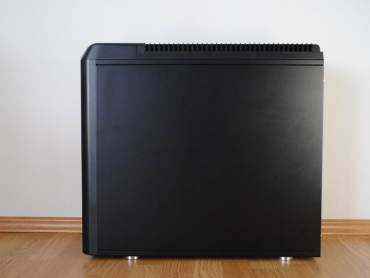

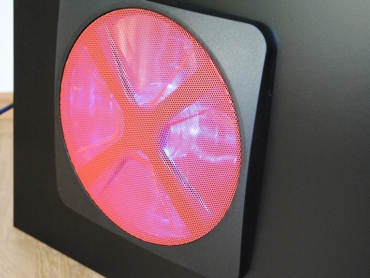

Chieftec Dragon CH-07B-R korpuso šone sumontuotas 220mm blue LED ventiliatorius, kuris apsaugotas raudonu tinkliuku, o vidinėje pusėje turi filtrą, kuris sumažins dulkių patekimą į korpuso vidų. Šis ventiliatorius taipogi turi mėlyną šviesos diodų apšvietimą.

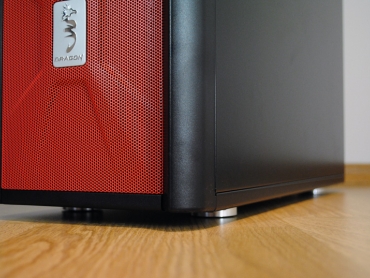

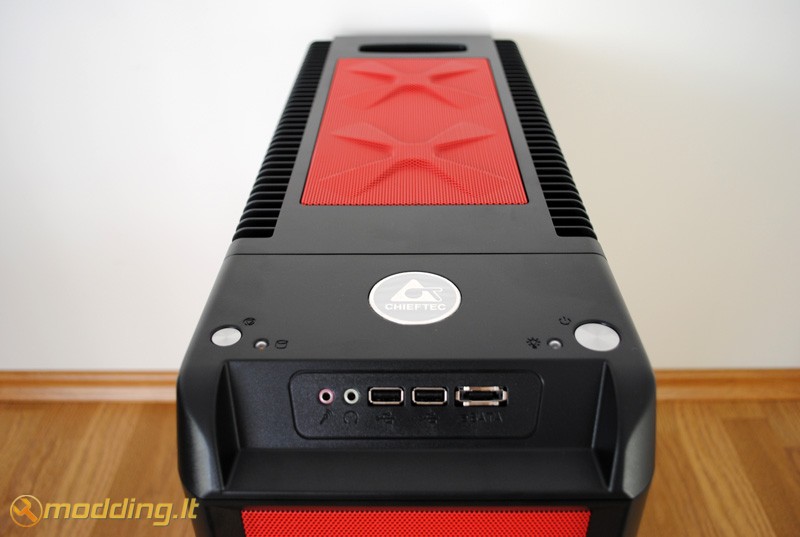

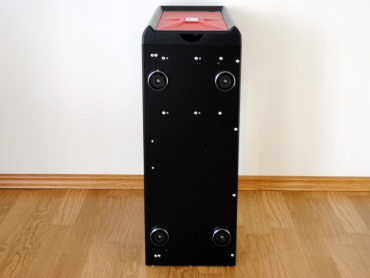

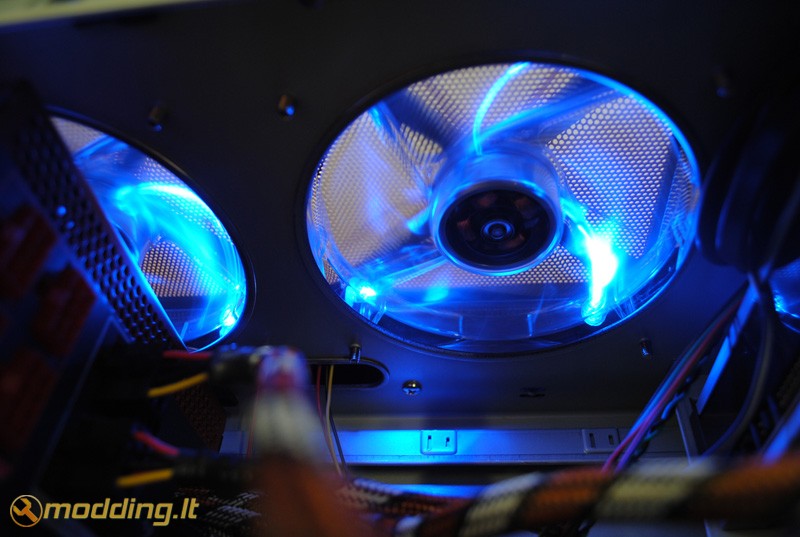

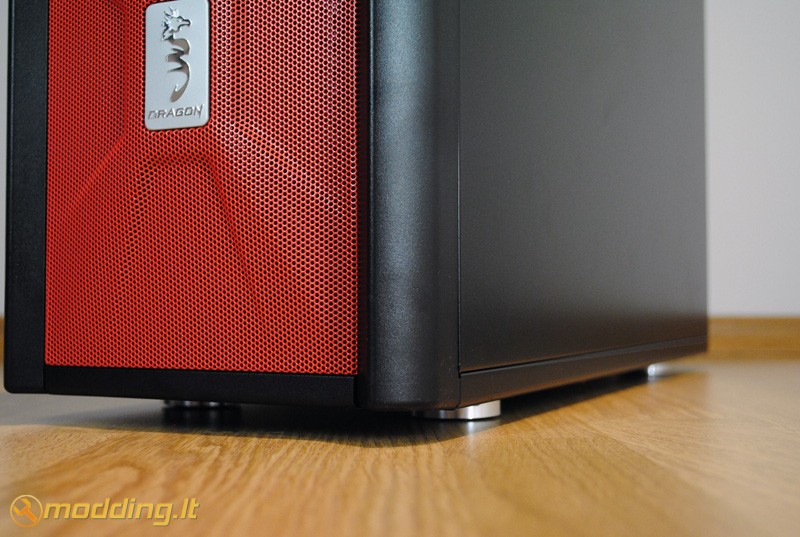

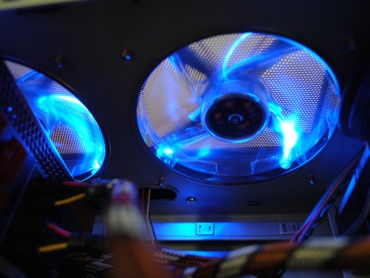

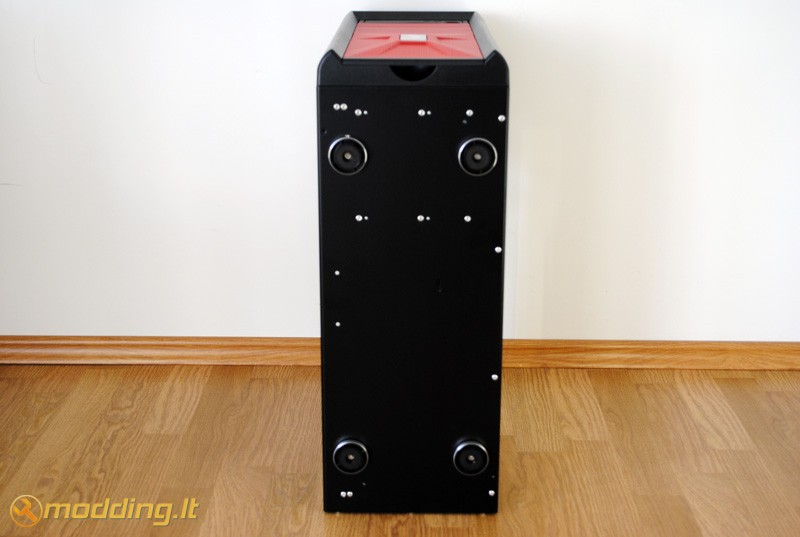

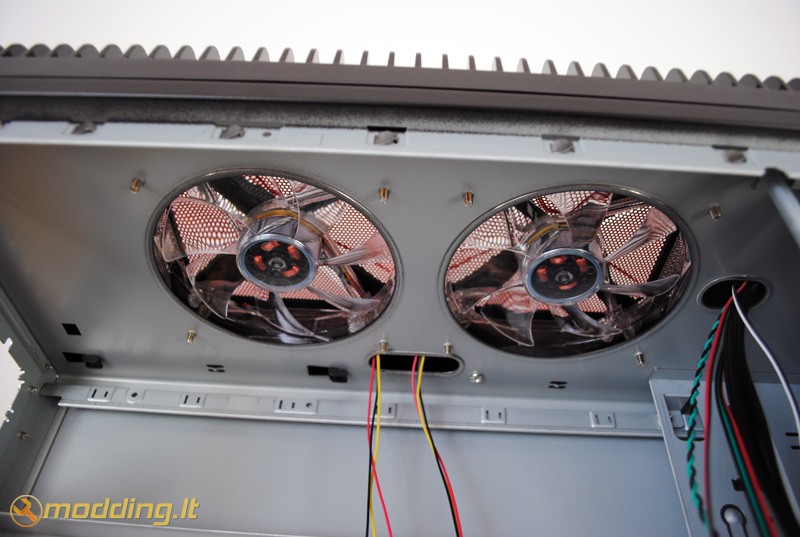

Korpusas stovi ant gražių, metalinį blizgesį turinčių, kojelių. Jų apačioje yra minkšto audinio sluoksnis, kuris sumažina korpuso keliamas vibracijas - tuo pačiu šiek tiek sumažėja PC skleidžiamas triukšmas. Korpuso viršuje išdėstyti du 120mm blue LED ventiliatoriai, kurie iš korpuso ištraukia šiltą orą. Taipogi viršutinėje dalyje išdėstyti Power, Reset mygtukai, LED indikatoriai bei
USB 2.0, eSATA, Mic-in ir Line-out išvestys.

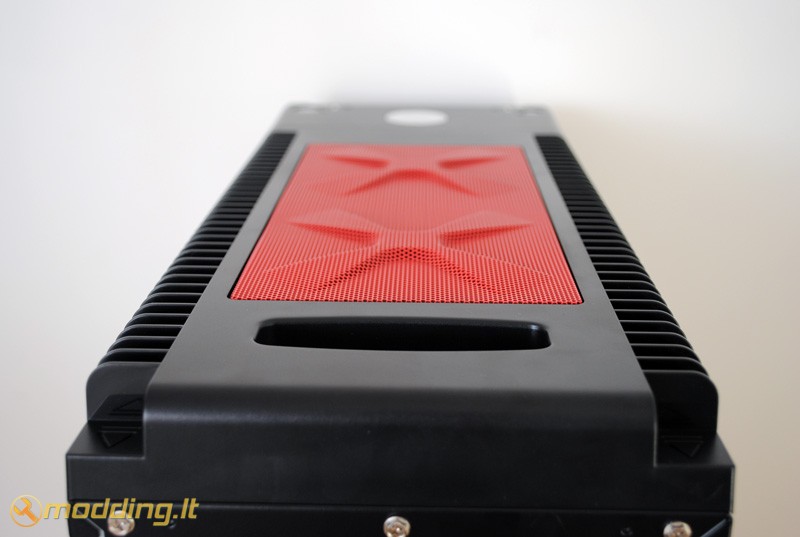

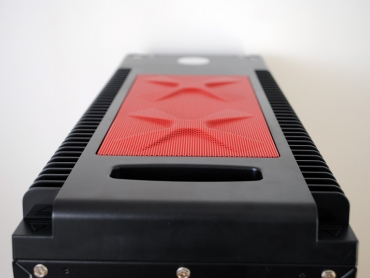

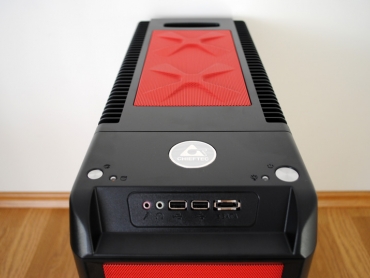

CH-07B-R korpuso viršutinė dalis atrodo išties gerai: raudonas tinkliukas bei šoniniai "žvynai" korpusui suteikia išskirtinumo. Ventiliatoriai, esantys po tinkliuku, pasiekiami nuėmus viršutinį dangtį: jis paslenkamas į galinė koruso pusę, tuo tarpu korpuso mygtukai lieka nenuimti.
Pakuotės viduje randame:
- Dragon CH-07B-R korpusą
- manual - vartotojo knygelę
- tvirtinimo varžtus
- laidų suveržimo dirželius
- 4 vnt. blue LED ventiliatorius, sumontuotus korpuse

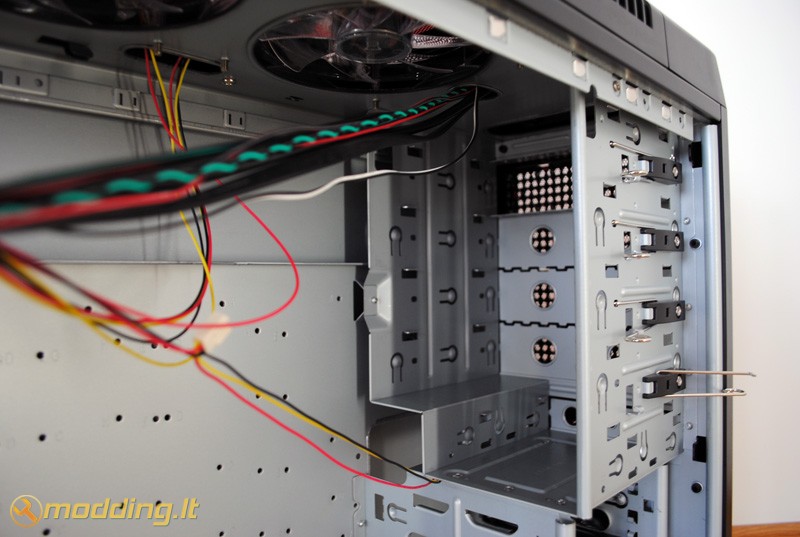

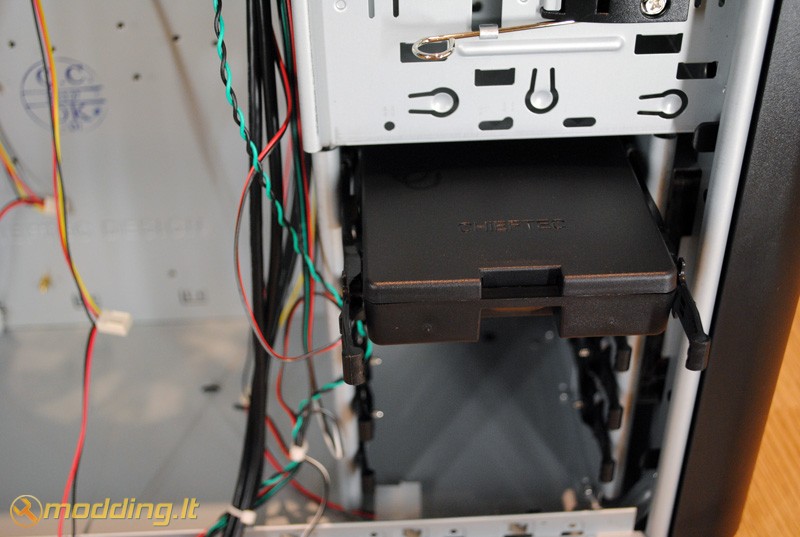

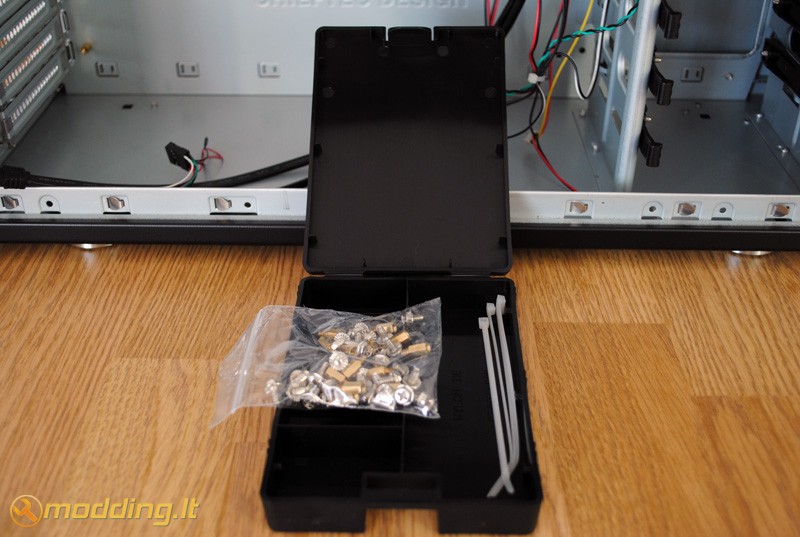

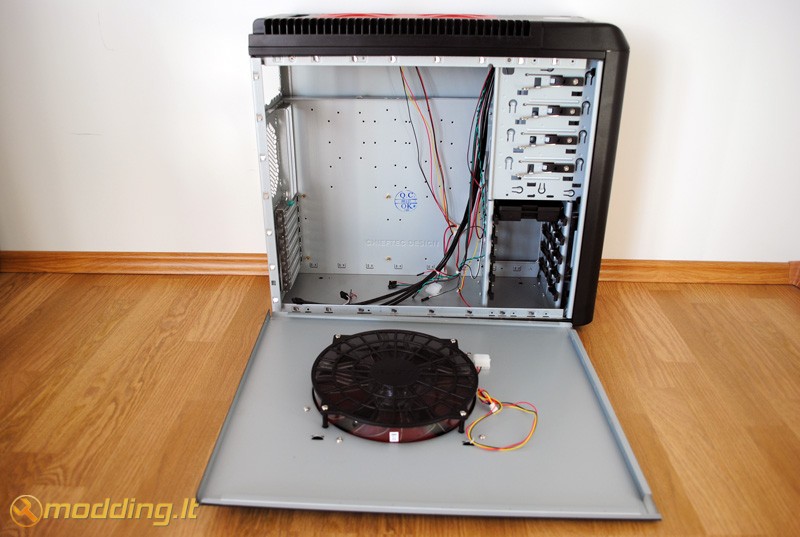

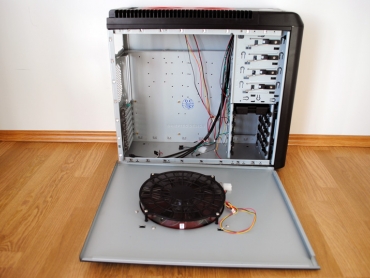

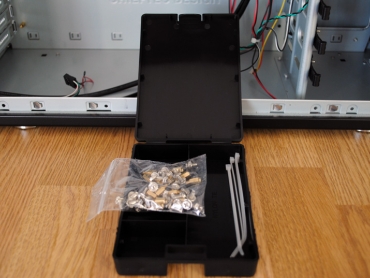

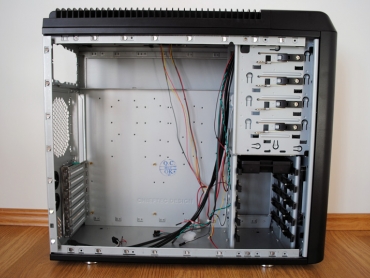

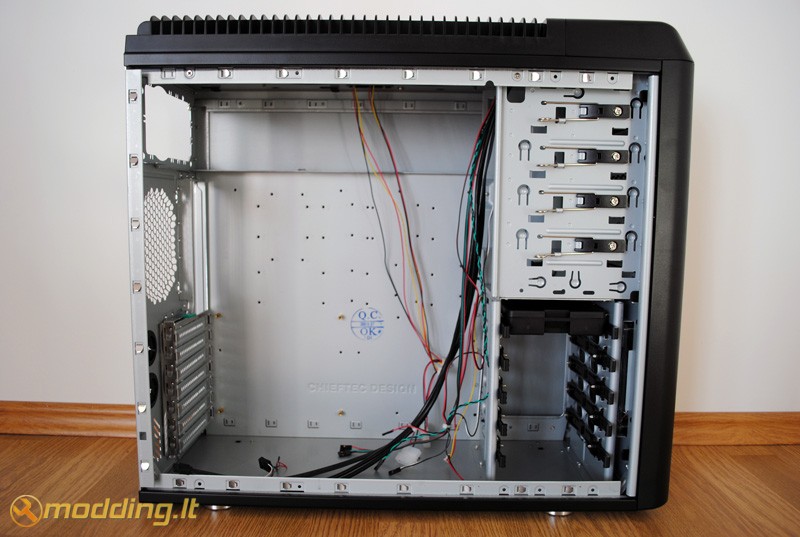

Chieftec Dragon CH-07B-R korpuso vidus nudažytas pilka spalva - standartinis prendimas. Viename iš išimamų 3.5" stalčiukų yra dėžutė su montavimui reikiamais varžtais ir tvirtinimo dirželiais. Ši dėžutė - patogus dalykas: į atskirus stalčiukus galima sudėti skirtingus varžtus ir taip bus kur kas patogiau.
Specifikacijos
- Spalva: juoda-raudona
- 6 x 3,5" HDD stalčiai
- 4 x 5,25" stalčiai
- Viršutinėje korpuso dalyje esančios išvestys: 2 x USB 2.0, 1 x eSATA, Mic-in ir Line-out (HD Audio)
- M/B suderinamumas: mATX, ATX, EATX
- 7 x PCI slotai
- Išmatavimai: 54,0 cm (aukštis) x 20,5 cm (plotis) x 48,0 cm (ilgis)
- Svoris: 11.0 kg
Aušinimo sistema
- 1 galinis 120mm blue LED ventiliatorius
- 1 priekinis 120mm blue LED ventiliatorius (yra komplektacijoje)
- 1 šoninis 220mm blue LED ventiliatorius (yra komplektacijoje)
- 2 viršutiniai 120mm blue LED ventiliatoriai (yra komplektacijoje)

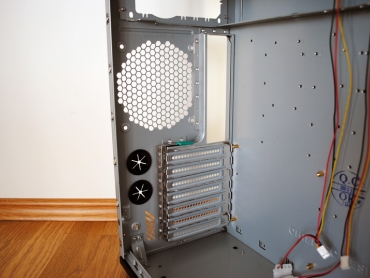

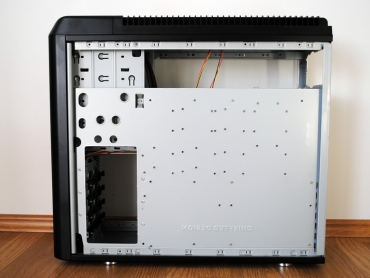

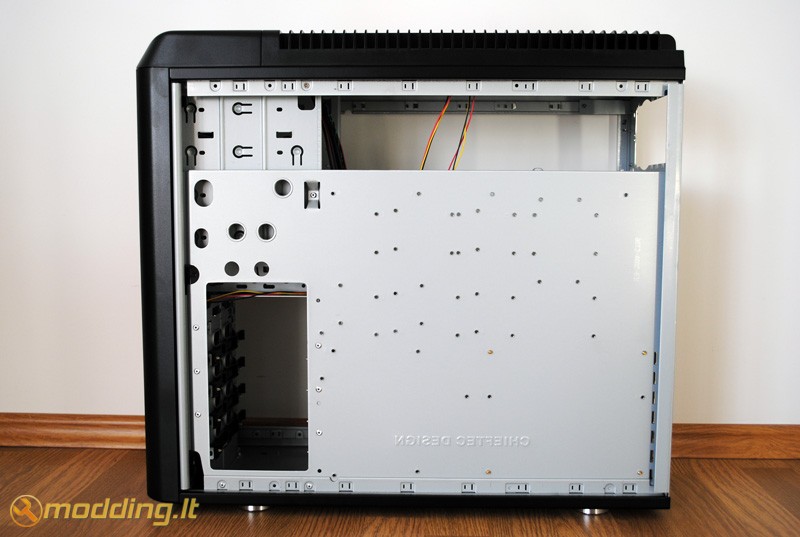

CH-07B-R korpuso elementų išdėstymas yra standartinis: PSU montuojamas viršuje, galinėje sienelėje montuojamas 120mm ventiliatorius, priekinėje korpuso dalyje - išdėstyti rėmai optiniams įrenginiams. Korpusas palaiko mATX, ATX, EATX formatų motinines plokštes, todėl motininės plokštės tvirtinimo sienelėje daugybė skylučių tvirtinimui, tačiau nėra ertmės back plate plokštelei keisti.

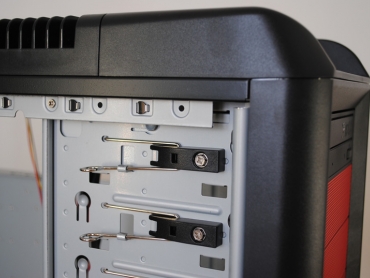

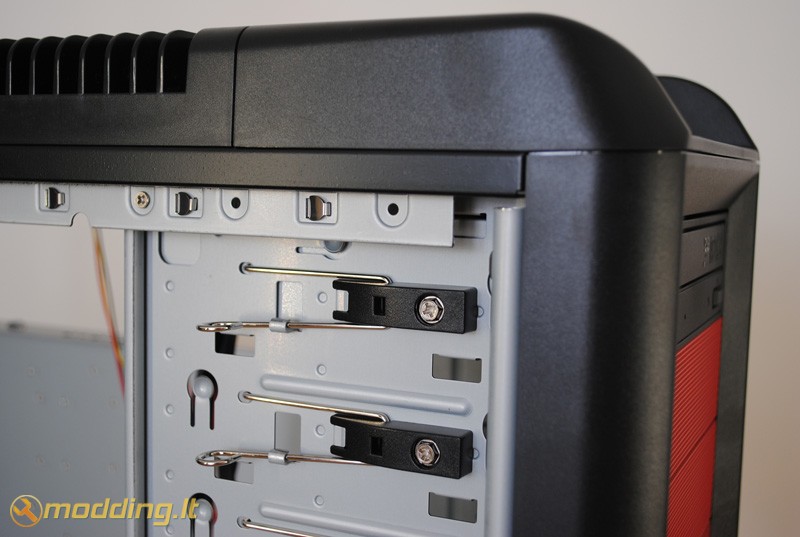

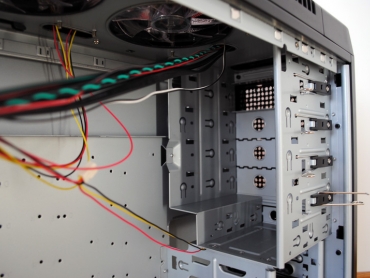

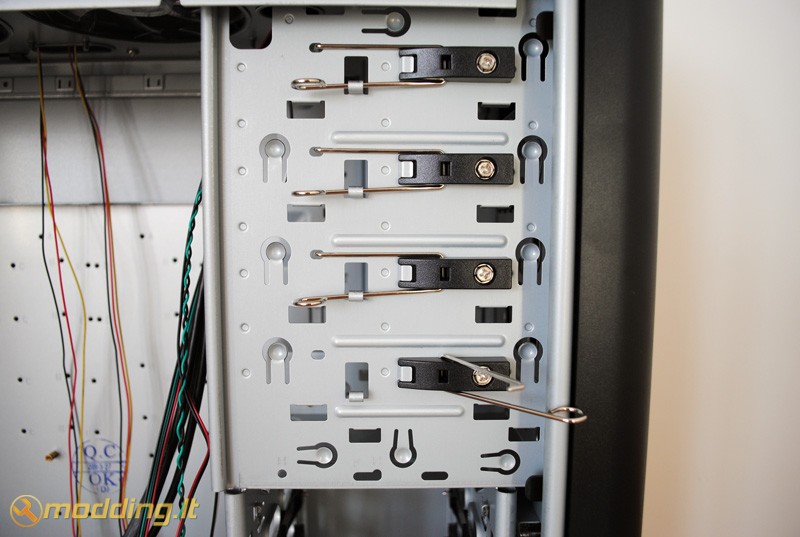

Optinių įrenginių montavimui nereikalingi įrankiai: įrenginiai prispaudžiami specialiais metaliniais laikikliais, o HDD montuojami šoninių bėgelių pagalba. Toks montavimas yra patogus, tačiau visiškai neslopinamos HDD skleidžiamos vibracijos.

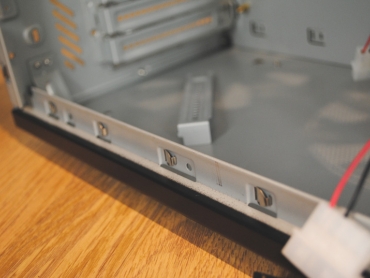

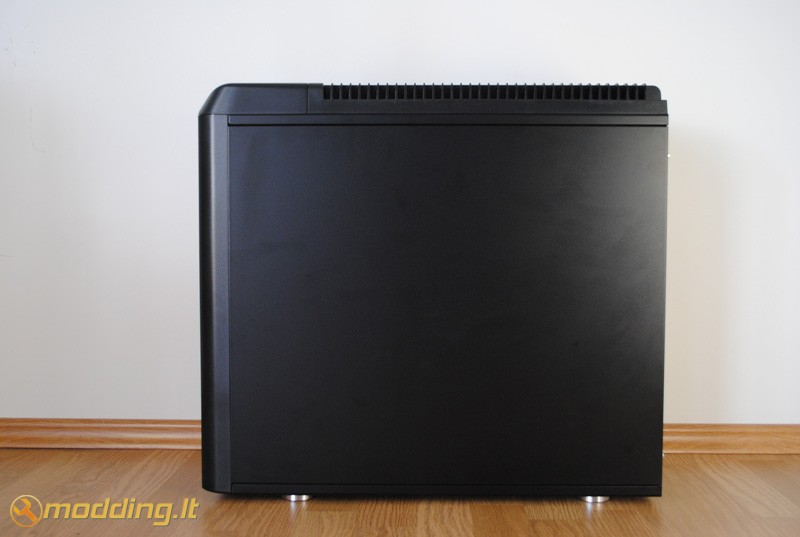

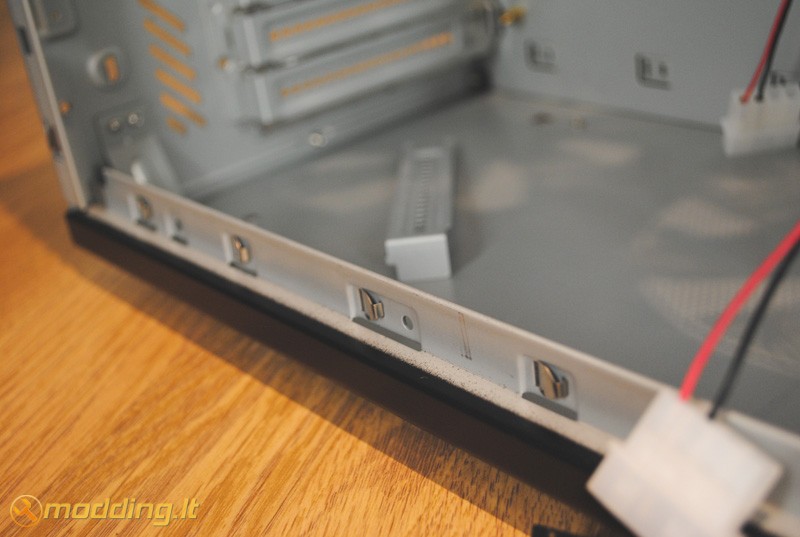

Chieftec Dragon CH-07B-R korpuso šoniniai dangčiai montuojami kiek paprasčiau ir patogiau nei kitų korpusų. Per visą korpuso šoninio rėmo perimetrą išdėstytos metalinės spyruokluojančios detalės. Korpuso dangtis tiesiog prispaudžiamas prie šono ir prisukamas varžtais - nereikia jo slinkti į šoną ir taikyti visas užkabinimo auseles taip, kaip dažniausiai tenka surinkinėjant kitus korpusus. Sprendimas gan paprastas, tačiau labai geras.

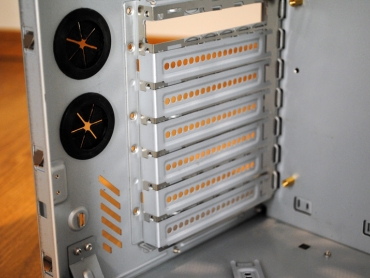

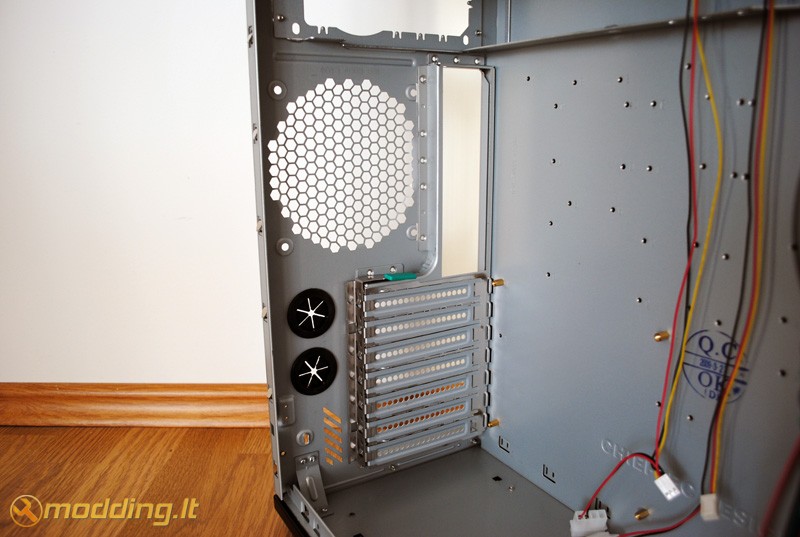

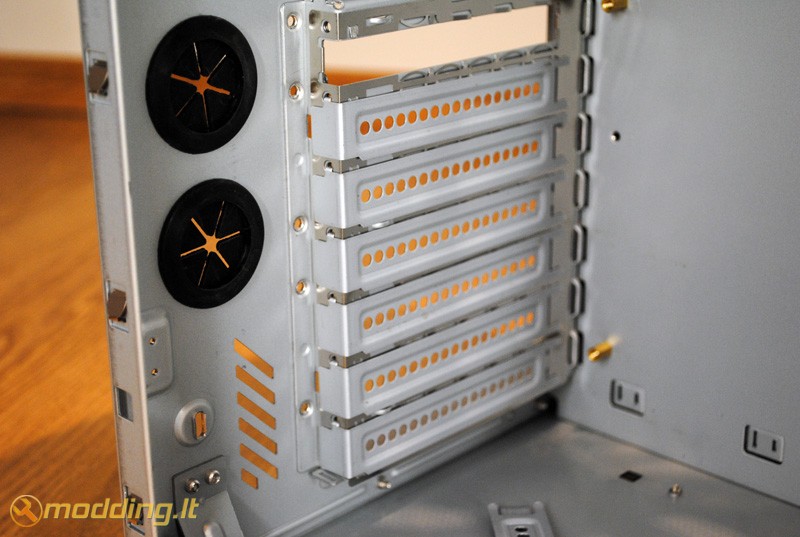

PCI slotų dangtelius laiko vientisas rėmelis, kuris lengvai nuimamas atlenkus žalią svirtį. Vėliau nuimamas sloto dangtelis. Įrenginiai fiksuojami varžtų pagalba.

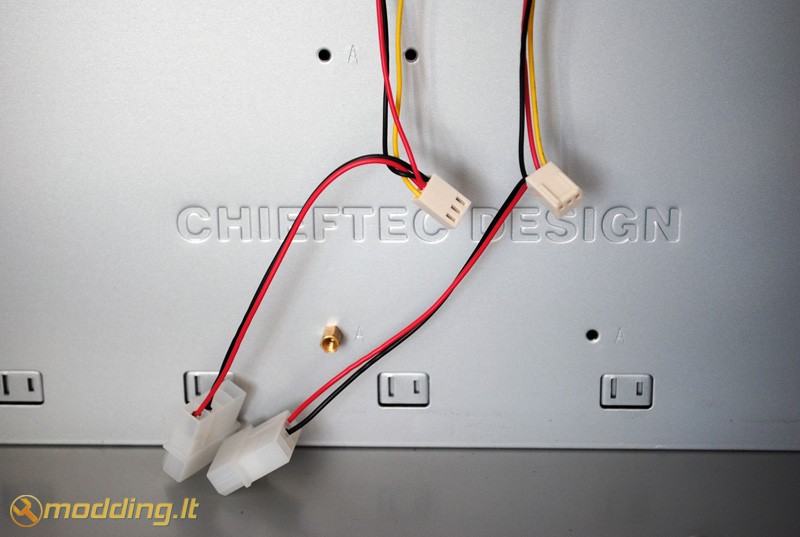

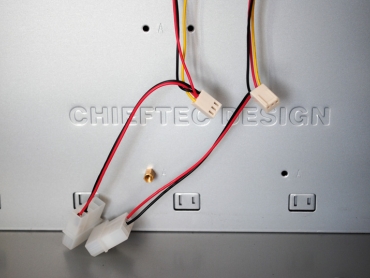

120mm ventiliatoriams pajungti yra naudojamos Molex arba 3pin jungtys - geras sprendimas, nes ne visose motininėsė plokštės turi daug FAN pajungimo lizdų. Ventiliatorių laidai ganėtinai ilgi, todėl turėtų be vargo pasiekti visus FAN pajungimo lizdus esančius ant motininės plokštės.
Montavimas

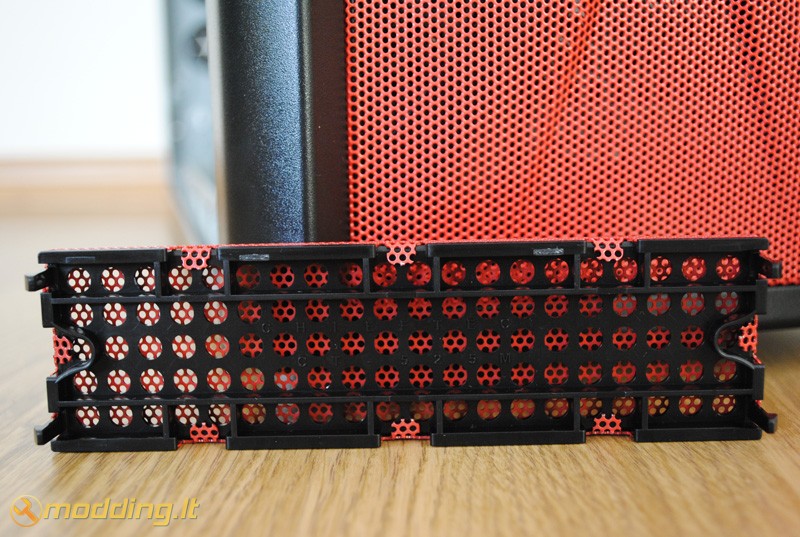

Kaip jau minėjau - Chieftec Dragon CH-07B-R korpuso priekinė dalis pagaminta iš tinklelio. Dėja už jo nėra nuo dulkių apsaugančių filtrų, todėl korpusas gali pritraukti dulkių į vidų.

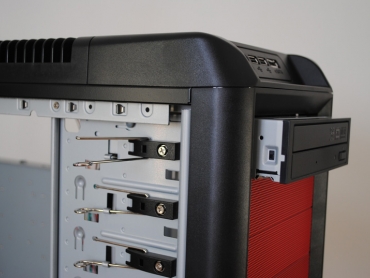

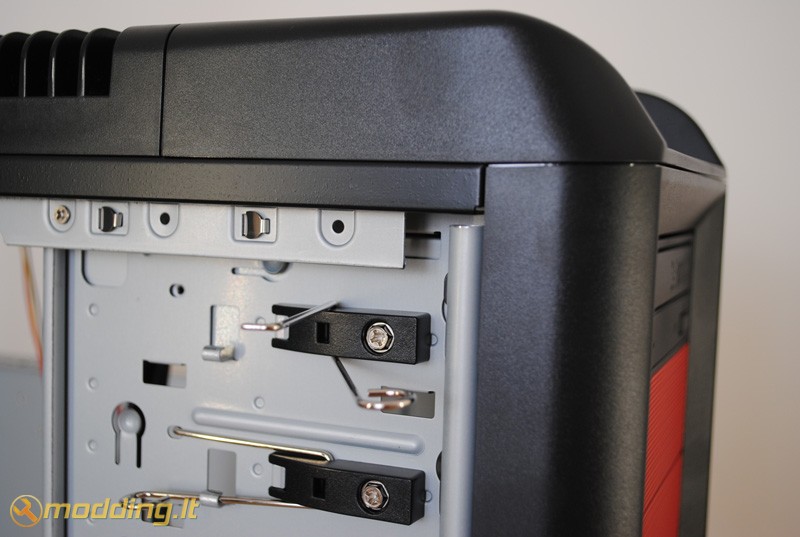

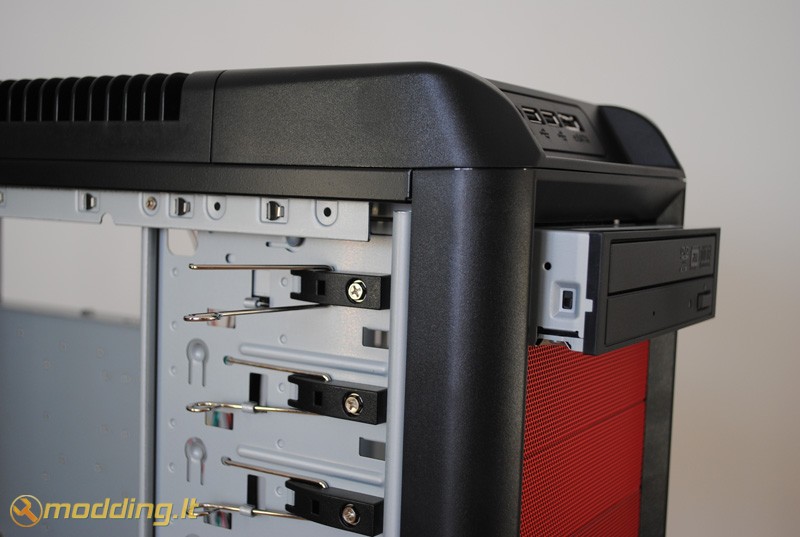

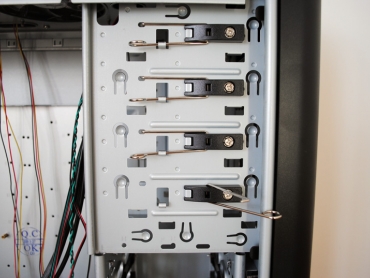

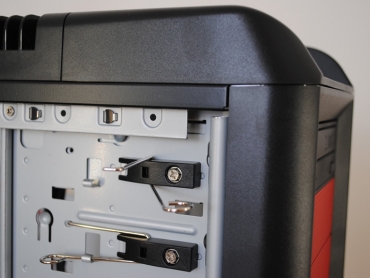

Montuojame DVD įrenginį. Tai išties nesudėtinga: atlenkiame geležinį rėmelį, įdedame DVD įrenginį ir užfiksuojame geležinį rėmelį - paprasta ir patogu. Iš kito šono įrenginį galima papildomai prisukti varžtu, tačiau ir be jo įrenginys laikosi pakankamai tvirtai.

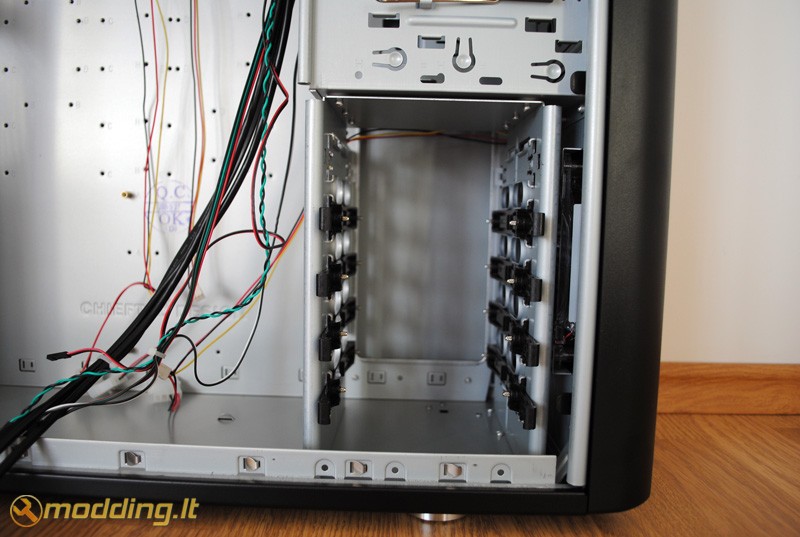

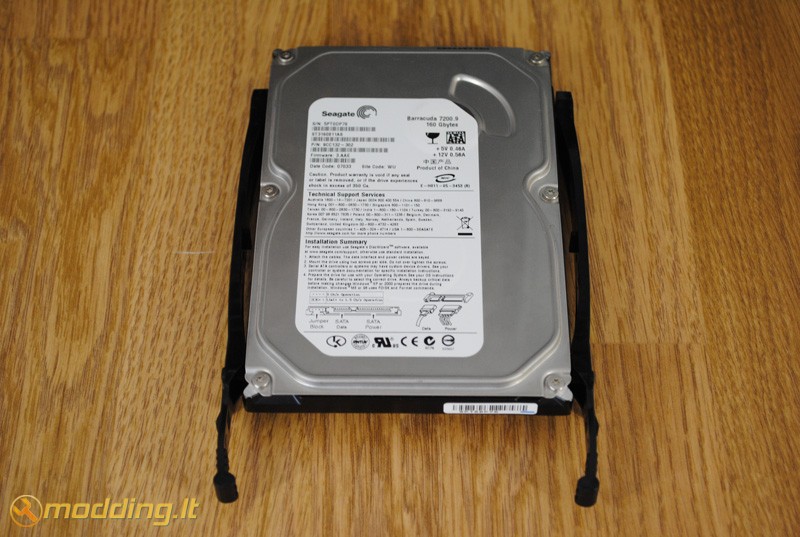

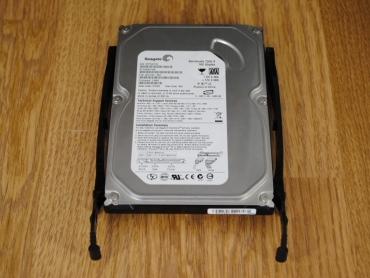

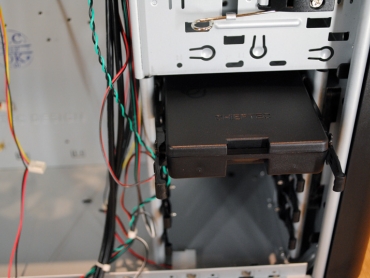

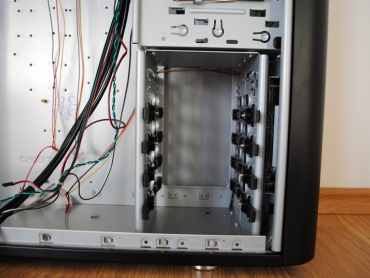

HDD montavimas taipogi nesukelia jokių bėdų, nes naudojami specialų bėgeliai: prie HDD šonų tvirtiname bėgelisu ir surinktą konstrukciją įstumiame į montavimo vietą. Kuomet HDD patenka į reikiamą padėtį girdimas spraktelėjimas - štai ir viskas.

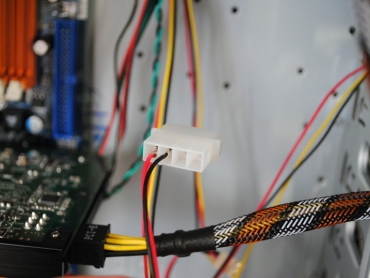

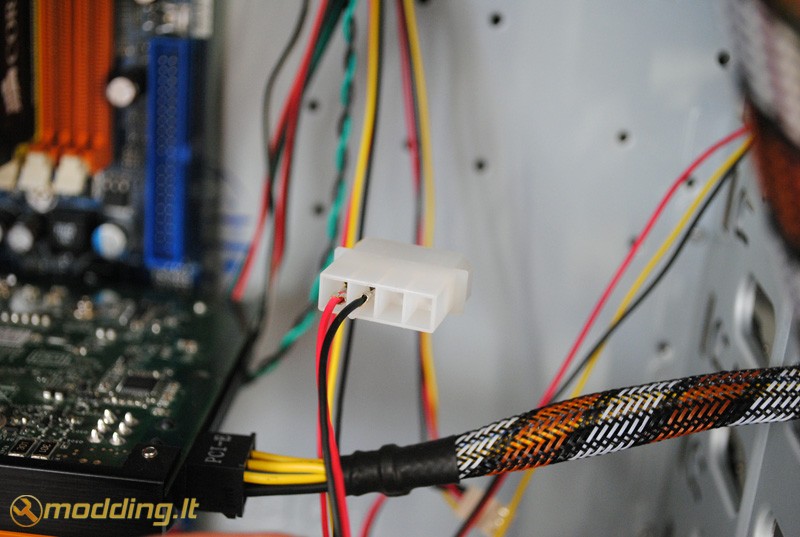

Surinkinėjant PC iškilo nesklandumas - ventiliatorių Molex jungtukai negali būti sujungti nuosekliai vienas su kitu, todėl kiekvienas jungtukas užims atskirą maitinimo bloko Molex lizdą. Tai jau šiokia tokia problema, jei motininė plokštė neturi daug FAN pajungimo lizdų, o PSU neturi daug laisvų Molex jungčių.

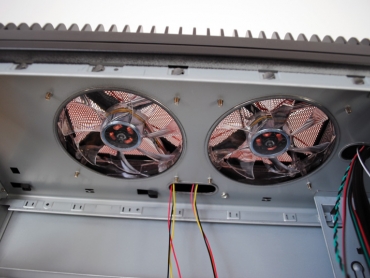

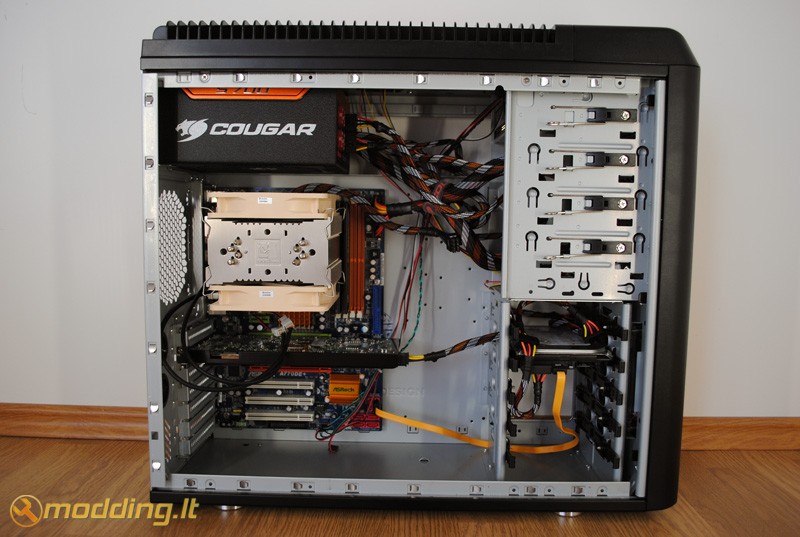

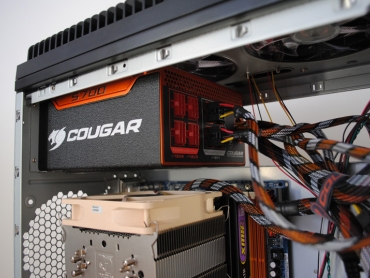

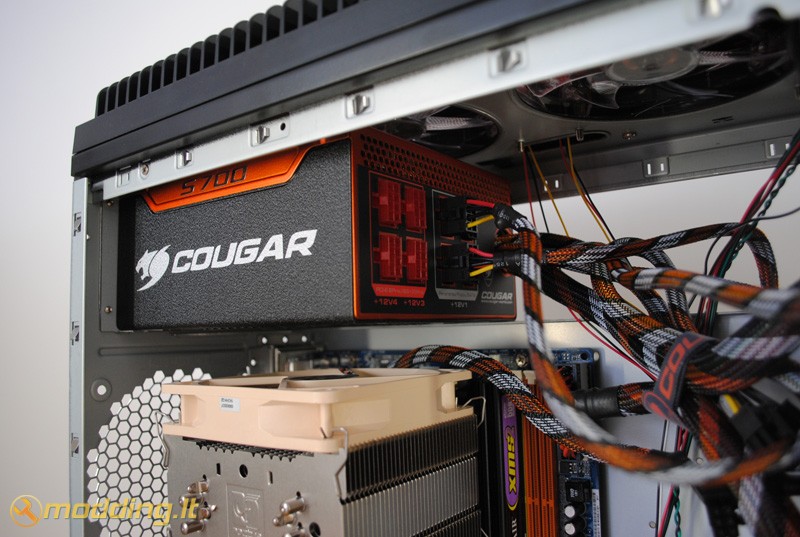

Dar vienas trūkumas - maitinimo blokas užstoja viršuje esantį ventiliatorių, savaime aišku sumažėja aušinimo efektyvumas, tačiau tai nėra pagrindinė bėda. Pagrindinis trūkumas - PSU neleis sumontuoti 2x120mm aušinimo vandeniu radiatoriaus korpuse, po ventiliatoriais. Galima montuoti išorėje, tačiau tuomet nukenčia estetinis vaizdas ir kompaktiškumas.

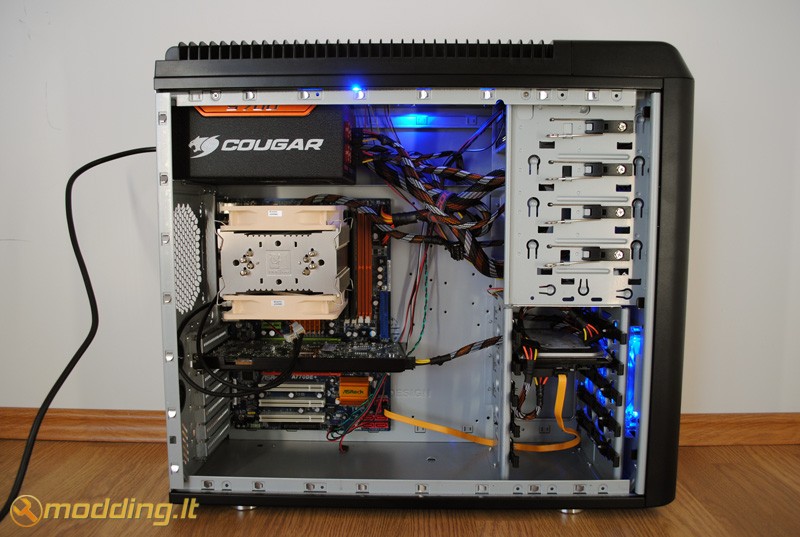

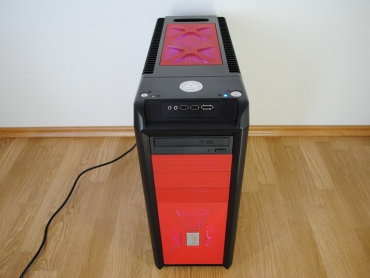

Įjungus kompiuterį startuoja visi ventiliatoriai - garso lygis nemažas, nes ventiliatoriai nėra tylūs. Power Led šviečia mėlyna, o HDD - oranžine spalva. Man, kaip moderiui, norėtūsi tematinio vientisumo: jei korpusas turi raudonus elementus, tai kodėl indikacijos diodai ir ventiliatoriai negalėtų atitikti tematiką ir būti raudoni? Žinoma - visiems neįtiksi, "skonio reikalas".

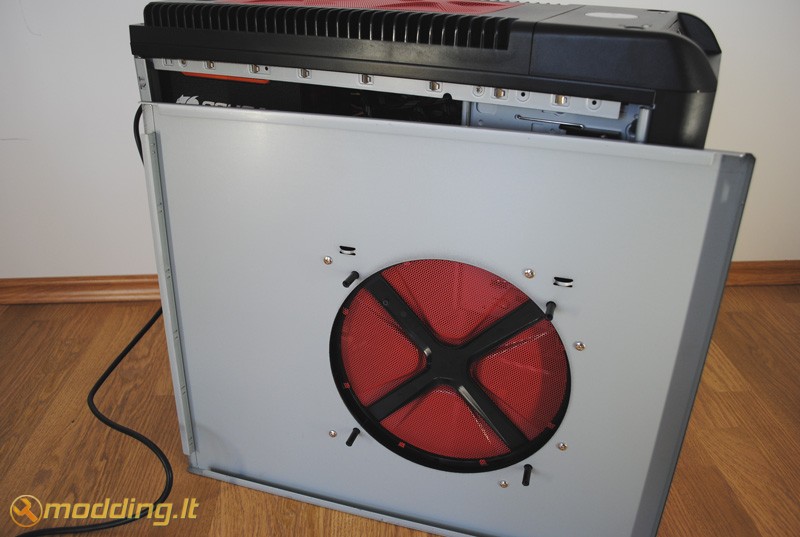

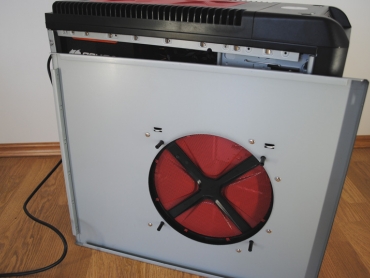

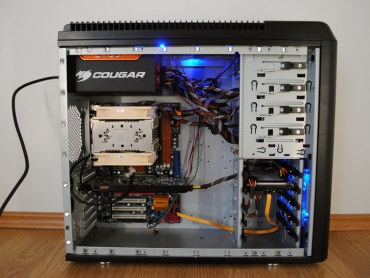

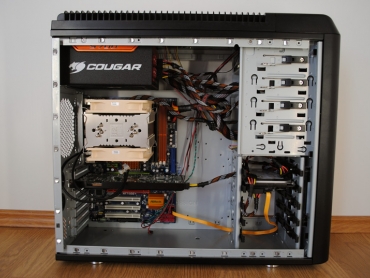

Rodos beliko uždaryti korpuso dangtį ir galima bus atlikti temperatūrų testus, tačiau čia vėl atsiranda keblumas - korpuso dangtyje esantis šoninis ventiliatorius remiasi į procesoriaus aušintuvą Noctua NH-U12P SE2. Nežinau, ar tai korpuso, ar aušintuvo bėda, tačiau abu šiuos elementus negalima naudoti vienu metu, ir tenka atsisakyti korpuso šoniniame dangtyje esančio ventiliatoriaus. Tiems, kas naudoja mažesnius procesoriaus aušintuvus - ši bėda neiškils.
Rezultatai
Testavimo sistema:
- CPU Cooler - Noctua NH-U12P SE2
- Case - Chieftec Dragon CH-07B-R
- Mainboard - ASRock A770DE+
- CPU - AMD ATHLON 64 X2 Dual-Core 5000+ AM2 (65W)
- RAM - Corsair DDR2 KIT 2X1G 800MHZ TWIN2X2048-6400 G
- HDD - SEA BARRACUDA 160GB 7200rpm
- GPU - inno3D GF8800GT 512MB GDDR3 RAMDAC 400MHZ Core 600MHz Memory 1800MHz
- PSU - Cougar S 700
- Case Fans - 3 x 120mm blue LED ventiliatoriai
Šoninėje sienelėje, komplekte esantis, 220mm ventiliatorius nenaudojamas, nes trugdė uždaryti korpuso dureles.
PASTABA: Chieftec Dragon CH-07B-R korpusas testuojamas su Cougar S 700 maitinimo bloku, o prieš tai testuoti korpusai buvo testuojami su Nexus NX-5000 R3, todėl rezultatai gali būti šiek tiek netikslūs.

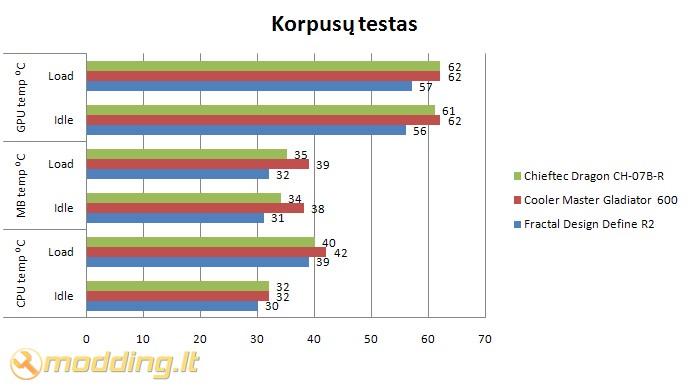

Chieftec Dragon CH-07B-R korpuso aušinimo rezultatai vidutiniai - jie prastesni nei testuoto Fractal Design Define R2 korpuso, tačiau daugelyje testų aplenkė Cooler Master Gladiator 600 korpuso aušinimo rezultatus. Aušinimo pagerinimui daug itakos turėtų šoninis ventiliatorius, tačiau šį kartą testuose jis nebuvo naudojamas dėl ribotos vietos korpuse.
Išvados
Pliusai:
- gražus dizainas
- kokybiškai surinktas
- neblogi aušinimo rezultatai
- angos aušinimo vandeniu sistemos montavimui
- lengvas HDD ir optinių įrenginių montavimas
- patogus šoninių dangčių uždarymas
- matinės plasmasės - mažiau tepus paviršius
- 4 vnt. led ventiliatoriai komplekte
- Molex ir 3pin ventiliatorių jungtys
Minusai:
- nėra dulkių filtrų ant priekinės korpuso dalies (yra tik ant įtraukiančio ventiliatoriaus)
- mažos laidų išvedžiojimo ir paslėpimo galimybės
- nera galimybės korpuso viršuje montuoti 2x120mm watercooling radiatoriaus, nes trugdo PSU
- Molex ventiliatorių jungtys negali būti sujungtos tarpusavyje nuosekliai
- šoninis 220mm ventiliatorius gali remtis į CPU aušintuvą ir neleis uždaryti šoninio dangčio (teks demontuoti 220mm vent.)
- kaina
Chieftec Dragon CH-07B-R korpusas atliktuose temperatūrų testuose parodė vidutinius rezultatus. Kalbant apie gerąsias šio korpuso savybes norėtųsi paminėti gerą surinkimo ir detalių kokybę. Patiko kiek kitos nei įprasta šoninio dangčio uždarymo mechanizmas - jis paprastas, tačiau patogus. Taipogi patogus optinių irenginių bei kietųjų diskų montavimas, nes nereikalingi papildomi irankiai. Korpuso komplektacijoje jau yra 4 ventiliatoriai, todėl tokios aušinimo sistemos turėtų pakakti net ir spartintam PC. Dėja ventiliatoriai nėra itin tylūs ir jiems veikiant vienu metu atsiranda kiek per didelis dBa lygis. Kalbant apie CH-07B-R korpuso minusus svarbiausia būtų tai, jog priekinėje dalyje nėra filrro nuo dulkių, todėl per tinklelį jos gali patekti į korpuso vidų. Taipogi nemenkas minusas yra ribotos laidų išvedžiojimo galimybės: už motininės plokštės sienelės yra nedaug vietos, todėl ten telpa tik ploni laidai. Komplektuojant PC su šiuo korpusu svarbu pasirinkti kiek mažesnio dydžio procesoriaus aušintuvą, priešingu atvėju - šoninis ventiliatorius remsis į aušintuvo radiatorių ir trugdys uždaryti korpuso šoninį dangtį. Norėtųsi, jog korpuso komplektacija labiau atitiktų tematiką: kadangi kelios korpuso detalės nudažytos radonai, tai ir ventiliatoriai bei indikacijos LED galėtų būti raudonos palvos. Paskutinis minusas - kaina. Mano manymu ji kiek per didelė (370Lt). Šis korpusas yra geras pasirinkimas žmonėms mėgstantiems LanParty ar šiaip kompiuterių modingą, kadangi Chieftec Dragon CH-07B-R korpusas negali likti nepastebėtas - raudonos detalės, graži korpuso forma bei apšvietimas jam suteikia daug išskirtinumo.
Chieftec Dragon CH-07B-R korpusui suteikiu 6 balus iš 10.
Chieftec Dragon CH-07B-R galite įsigyti daugelyje Lietuvoje kompiuterine technika prekiaujančių parduotuvių, jo kaina apie 370Lt.
Modding.lt komanda dėkoja Bo Chen iš www.chieftec.eu už apžvalgai suteiktą produktą.
