Nanoxia PWMX 3 to 4 Pin PWM Adaptor

Nanoxia German Engineering vartotojams siūlo plačią kompiuterių aušinimo produktų gamą: ventiliatoriai, aušinimo vandeniu sistemų komponentai, termopastos, ventiliatorių tvirtinimo elementai bei ventiliatorių reguliatoriai. Neseniai Nanoxia kompanija išleido Nanoxia PWMX 3 to 4 Pin PWM Adaptor - tai ventiliatoriaus apsukų reguliatrius, kurio dėka bet kurio 3pin kištuką turinčio ventiliatoriaus apsukos gali būti reguliuojamos motininės plokštės PWM funkcija.



Žvilgsnis iš arčiau

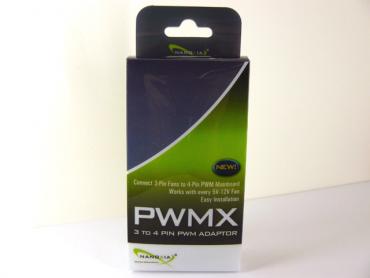

Nanoxia PWMX 3 to 4 Pin PWM Adaptor supakuotas plastikinėje pakuotėje. Priekinėje dalyje matome gaminio pavadinimą, kompanijos logotipą bei pagrindines gaminio charakteristikas. Galinėje dalyje pateikiamas trumpas gaminio aprašymas bei detaliau aprašytos charakteristikos.

Pakuotės viduje randame:

  • PWMX reguliatorių

Specifikacijos

  • išmatavimai: 32(ilgis) x 12(plotis) x 13(aukštis) mm
  • Įtampa: 5 - 12V

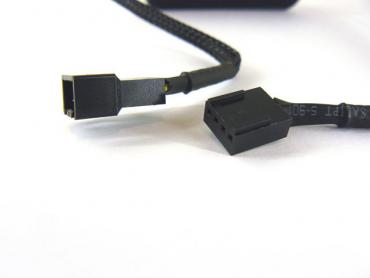

  • Jungtys: 4 Pin PWM kištukas ( į motininę plokštę), 3 Pin ventiliatoriaus kištukas

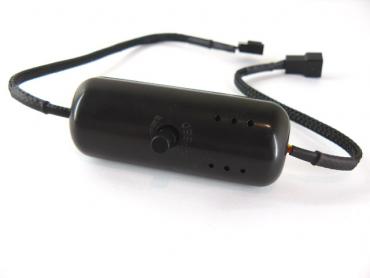

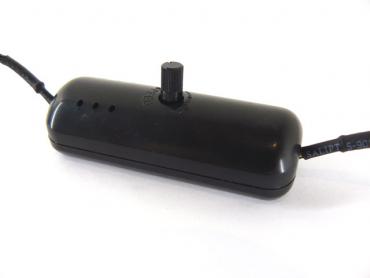

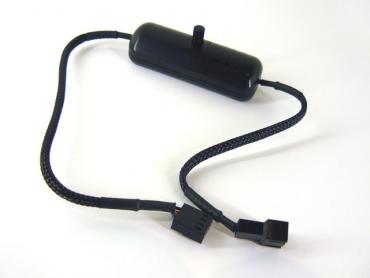

Reguliatoriaus laidai įvilkti į juodą apvalkalą bei termokebrikus, kištukai pakeisti juodais - tai turėtų patikti moderiams. Apsukos reguliuojamos pasukant rankenėlę į skirtingas puses.

Nanoxia PWMX 3 to 4 Pin PWM Adaptor įrenginyje yra įmontuotas čipas, kuris pajungus ventiliatorių prie PWM funkciją palaikančios motininės plokštės, apsukas valdys priklausomai nuo temperatūros lygio. Kai temperatūra kils - aušintuvas veiks didesniais apsisukimais, kai temperatūra nukris - ventiliatoriaus apsukos sumažės. PWM funkcija įjungiama BIOS. BIOS'e galima keisti kai kuriuos nustatymus, pavyzdžiui nuo kokios temperatūros PWM privers ventiliatorių suktis maksimaliais apsisukimais.

Tvirtinimas

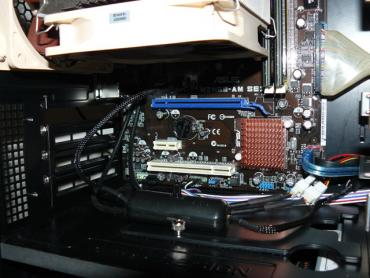

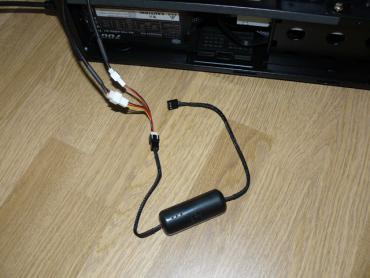

Vieną Nanoxia PWMX Adaptor kištuką sujungiame su ventiliatoriumi, o kitą jungiame į ant motininės plokštės esantį CPU Fan lizdą.

Rezultatai

Testavimo sistema:

  • CPU Cooler - Noctua NH-U12P SE2
  • Case - Antec Mini P180
  • Mainboard - Asus M2N68-AMSE2
  • CPU - AMD ATHLON 64 X2 Dual-Core 5000+ AM2 (65W)
  • RAM - Corsair DDR2 KIT 2X1G 800MHZ TWIN2X2048-6400 G
  • HDD - SEA BARRACUDA 160GB 7200rpm
  • PSU - Cooler Master Silent Pro M700

Nanoxia PWMX 3 to 4 Pin PWM Adaptor pajungiau prie Asus M2N68-AMSE2 motininės plokštės. BIOS'e įjungiau Q-Fan funkciją bei nustačiau kritinę temperatūrą, kuriai esant aušintuvas veiks maksimaliomis apsukomis. Adapteriu reguliavau Noctua NH-U12P SE2 aušintuvo NF-P12 ventiliatorių.

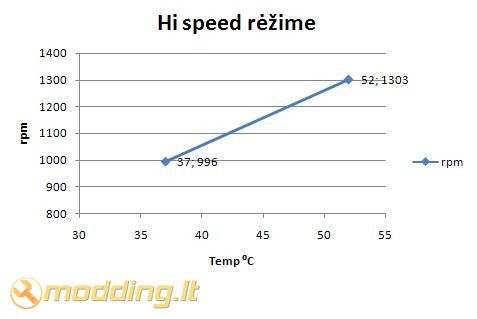

Kaip matome, grafikai rodo apsukų kitimų priklausomybę nuo procesoriaus (CPU) temperatūros. Nenaudojant PWMX adapterio bei PWM funksijos, ventiliatorius visą laiką sukosi ~1420rpm greičiu. Prijungus Nanoxia PWMX Adaptor, jis automatiškai reguliavo ventiliatoriaus apsukas priklausomai nuo CPU temperatūros. Naudojant adapterį Low rėžime ( pasukus rankenėlę į mažiausių apsukų poziciją), apsisukimai automatiškai pakilo nuo 827rpm iki 983rpm. Naudojant adapetį Hi speed rėžime, apsukos buvo aukštesnės jau startavus PC. Jos kito nuo 996rpm iki 1303rpm. Kaip matome - adapteris tikrai automatiškai reguliuoja ventiliatoriaus apsukas priklausomai nuo CPU temperatūros.

Išvados

Pliusai:

  • efektyvus ventiliatoriaus apsukų reguliavimas naudojant PWM
  • stilingai atrodantis

Minusai:

  • vidinis reguliatorius, todėl norint pakeisti rėžimą, teks atidaryti koruso dangtį

Nanoxia PWMX 3 to 4 Pin PWM Adaptor gali gerokai praversti norint tylaus PC ventiliatorių ir aušintuvo darbo. Jei jūsų motininė plokštė turi PWM funkciją, tuomet, naudojant Nanoxia PWMX 3 to 4 Pin PWM Adaptor, bet kurio 3pin ventiliatoriaus apsukos gali būti reguliuojamos priklausomai nuo to, kokia CPU temperatūra. Jei konstruojate gerą aušinimo sistemą ir norite tylaus ventiliatorių darbo - Nanoxia PWMX Adaptor turi atsidurti jūsų pirkinių krepšelyje.



Modding.lt komanda dėkoja Gökhan Avciwww.nanoxia-europe.com už apžvalgai suteiktą produktą.

Jei norėsite pakomentuoti mano straipsnį arba pareikšti savo nuomonę, apsilankykite Modding.lt forume.
