innovatek - tai vokiečių kompanija, gaminanti ir prekiaujanti kompiuterių aušinimo elementais. Veikla labiausiai nukreipta į aušinimo vandeniu sistemas. Pirkėjams siūlomi tiek naudojimui paruošti rinkiniai, tiek pavieniai aušinimo vandeniu elementai: CPU, VGA, RAM, Chipset aušinimo blokai, radiatoriai, rezervuarai, vandens pompos, tvirtinimo elementai ir net pilnai modifikuoti korpusai. Innovatek kompanija nėra naujokė rinkoje, jos produkcija jau gerai žinoma visame pasaulyje. Pagaliau ir mes turime galimybę išmėginti jų produkciją. Šiandieną apžvelgsime innovatek Water Cooling SET LC Plus - naudojimui paruoštą CPU aušinimo vandeniu rinkinį.

Žvilgsnis iš arčiau

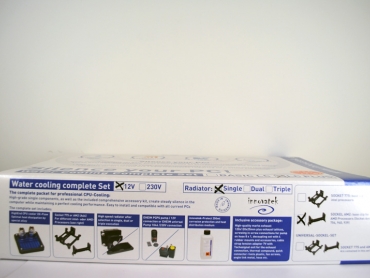

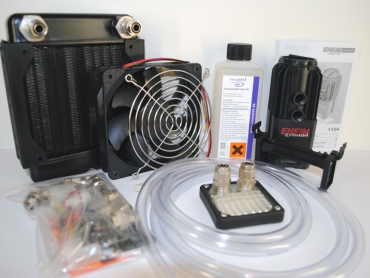

innovatek Water Cooling SET LC Plus rinkinys supakuotas nedidelėje dėžėje, ant kurios šonų pateikta informacija apie gaminį anglų bei vokiečių kalbomis. Pakuotės kraštuose pažymėta rinkinio komplektacija, šiuo atvėju LC Plus, bei komplektuojamo radiatoriaus tipas - šiuo atvėju Single (vienam ventiliatoriui).

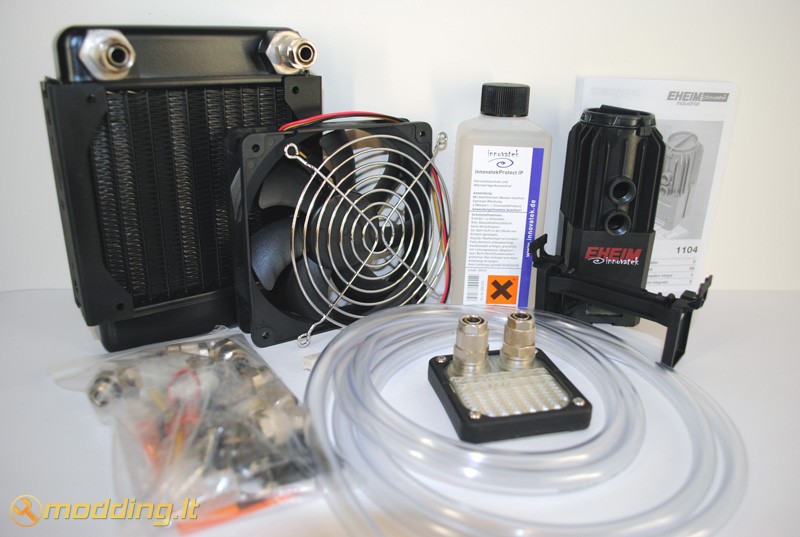

Pakuotės viduje randame:

• XX-Flow CPU bloką
• tvirtinimo detales Athlon 64 (Sockel AM2 / AM2+ / AM3 / 754 / 940 / 939)
• Eheim PCPS 12V vandens pompą
• pompos tvirtinimo elementus

• innovatek Radi - Single - High End radiatorių
• 120mm ventiliatorių
• ventiliatoriaus tvirtinimo varžtus
• ventiliatoriaus apsaugines groteles

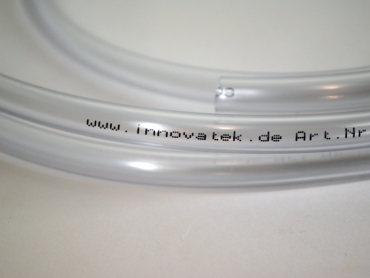

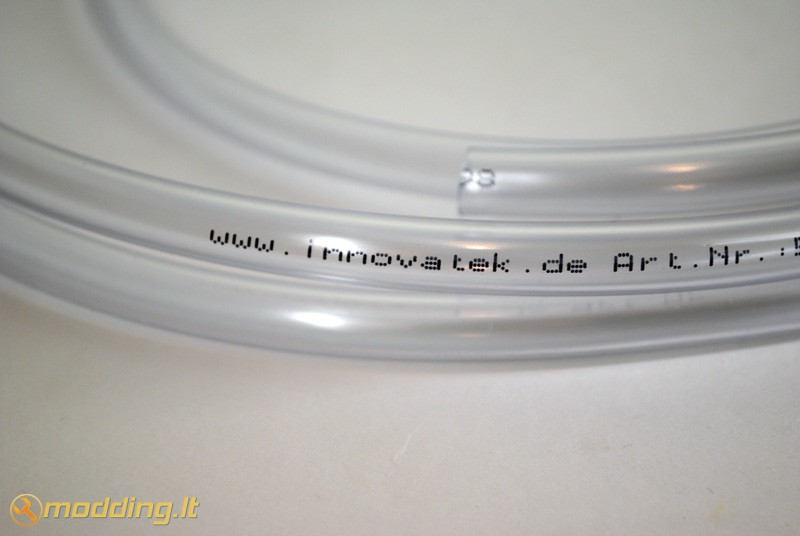

• innovatek Special PVC vandens žarną (~2m)

• innovatek Protect - IP antikorozinį skystį
• ATX formato vandens pompos maitinimo laidą
• termopastą
• 7V ventiliatoriaus pajungimo adapterį

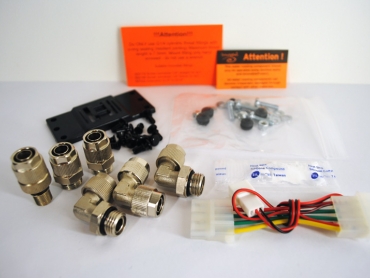

• 1x 90 laipsnių vandens žarnų sujungimo adapterį

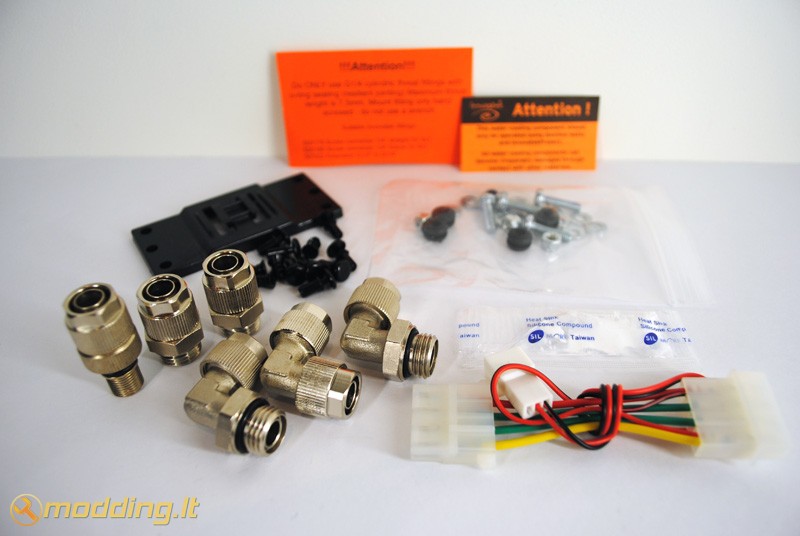

• 3x G1/4 metalinius štulcerius
• 2x 90 laipsnių metalinius štulcerius
• montavimo instrukciją
• Eheim pompos instrukciją


SET LC Plus rinkinyje yra visi Athlon 64 CPU aušinimui reikiami elementai. Šis rinkinys tinka pradedantiesiems, kadangi nereikia jokių papildomų žinių komplektuojant sistemą iš atskirų elementų, rinkinyje visi elementai jau suderinti ir paruošti naudojimui.

Komplekte matome du ryškius įspėjimus: pirmąjame iš jų rašoma, jog ši sistema naudojama tik su G1/4 standarto štulceriais, o antrąjame - jog sistema gali būti užpildoma tik distiliuotu vandeniu, kartu su juo naudojant specialų innovatek antikorozinį skystį. Distiliuotas vanduo sumažins riziką sugadinti kompiuterio elementus, jei atsitiktų vandens išsiliejimas ant komponentų.

Specifikacijos

• Suderinamumas: Athlon 64 (Sockel AM2 / AM2+ / AM3 / 754 / 940 / 939)
• Eheim pompa gali veikti 4 rėžimais: Normal 65 Hz 250 l/h, Silent1 57 Hz 210 l/h, Silent2 50 Hz 190 l/h, Power 78 Hz 250 l/h
• Eheim PCPS 12V vandens pompa jungiama į PSU molex jungtį bei startuoja įjungus PC, o išsijungia jį išjungus
• Eheim PCPS 12V vandens pompa startuoja mažiausiu rėžimu, vėliau galia didėja ir pompa veikia nustatytu rėžimu

• Radiatorius komplektuojamas su vienu 120mm ventiliatoriumi (galima sumontuoti du)

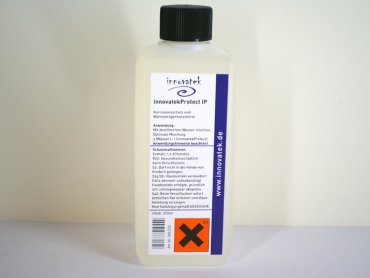

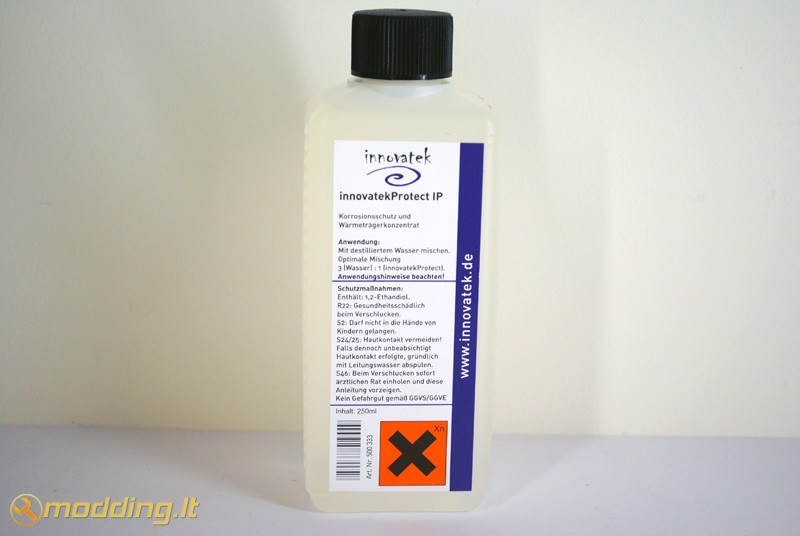

innovatek Water Cooling SET LC Plus komplekte randame innovatek Protect - IP antikorozinį skystį. Jis dozuojamas 1:3 proporcija su distiliuotu vandeniu. Šis antikorozinis skystis numažina apnašų susidarymą CPU aušinimo bloke, sumažina irimo procesus radiatroiuje bei kituose elementuose. Nepaisant to, kad sistema bus naudojama su antikoroziniu skysčiu, po kurio laiko reikia keisti aušinimo sistemos skystį. Kaip nustatyti kada reikia keisti? Aš patarčiau vizuoliai apžiūrėti vandens žarneles - jei ant jų sienelių yra baltos apnašos ar spalvos pasikeitimai - metas sistemą užpildyti nauju skysčiu.

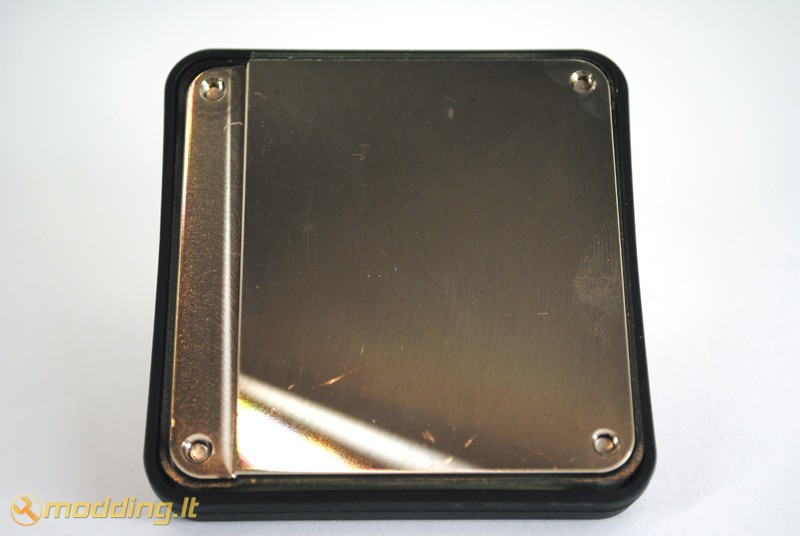

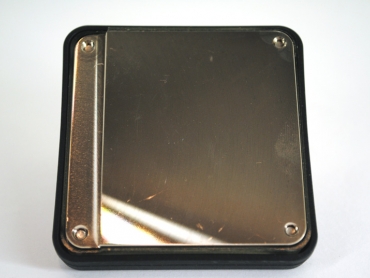

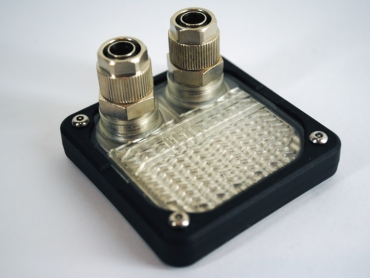

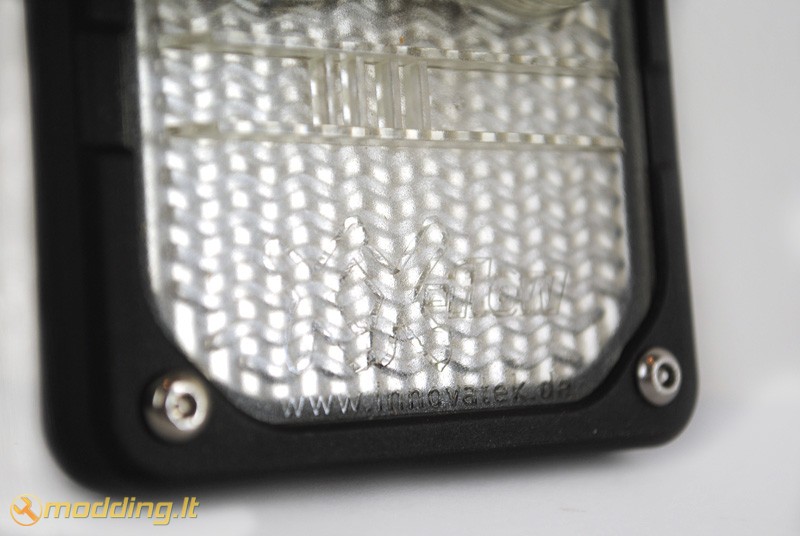

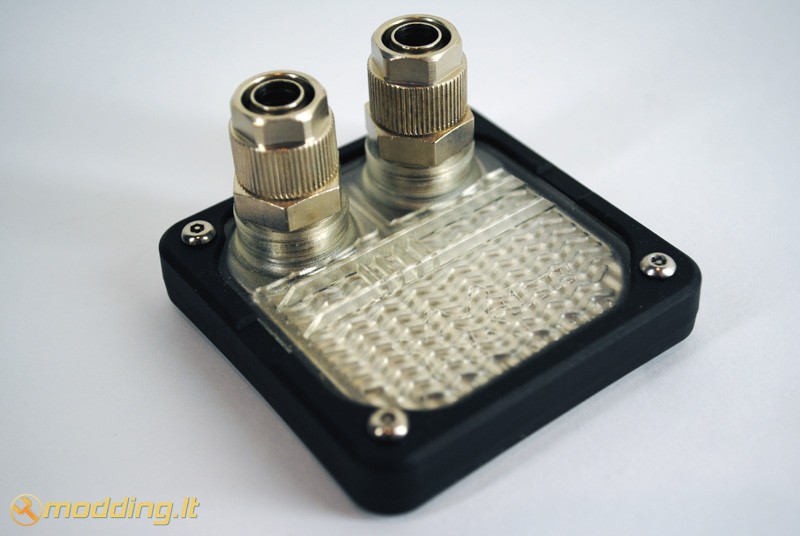

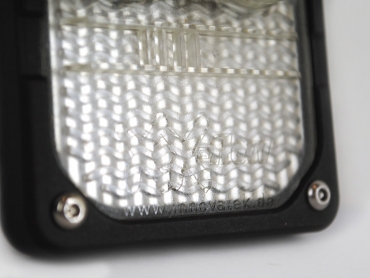

CPU aušinimui bus naudojamas XX-Flow blokas. Jis turi permatomą viršutinią dalį, todėl pro ją matome bloko dungo strukūra. Vidinis bloko dugnas nėra lygus, jis išraižytas grioveliais - taip padidinamas šilumos perdavimo plotas. Vanduo į aušinimo bloką įteka pro vieną ertmę ir praėjęs pro bloką išteką pro kitą. Bloko konstrukcija nesudėtinga: viršutinė dalis iš plastiko, apatinė - iš metalo. Dalys susuktos 4 varžtais kampuose. Bloko kraštus gaubia guminis apvadas. XX-Flow bloko dugnas nėra veidrodinis, jis matinis.

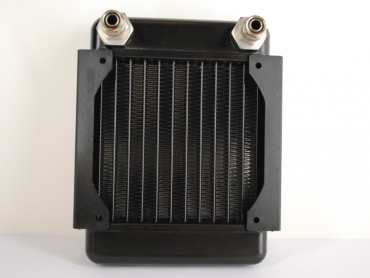

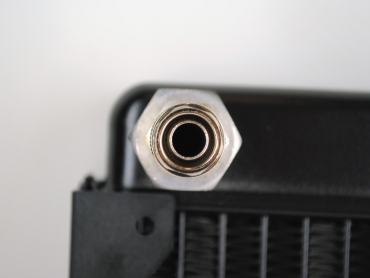

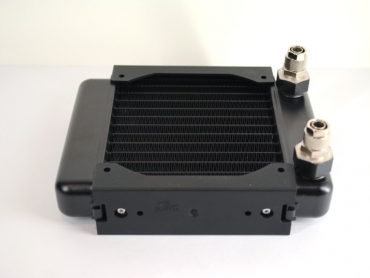

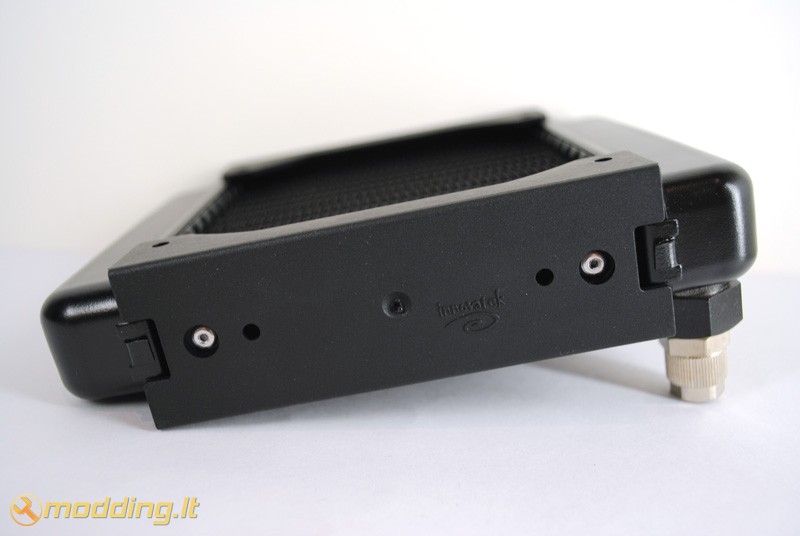

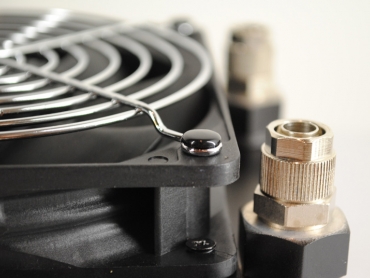

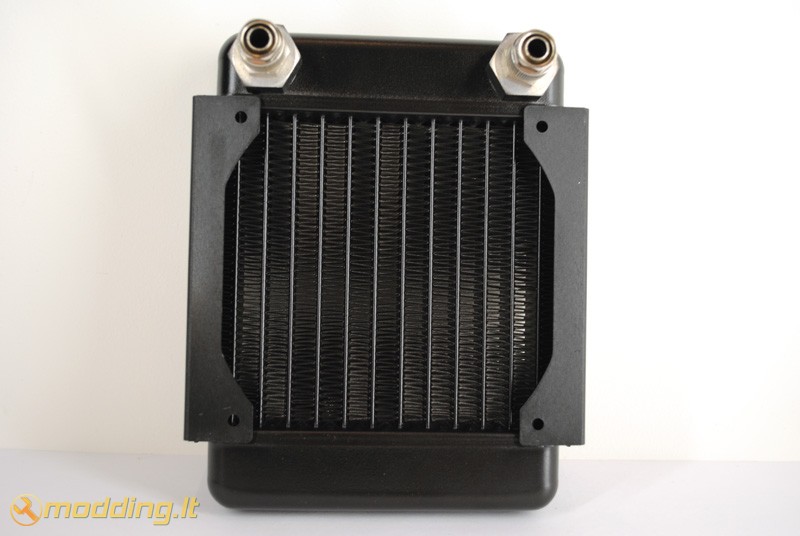

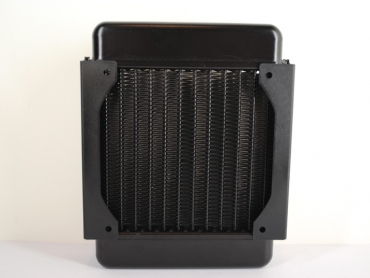

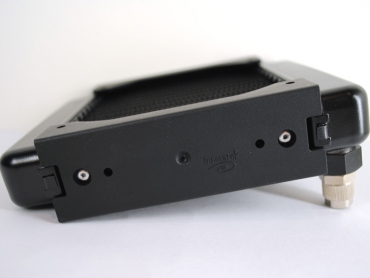

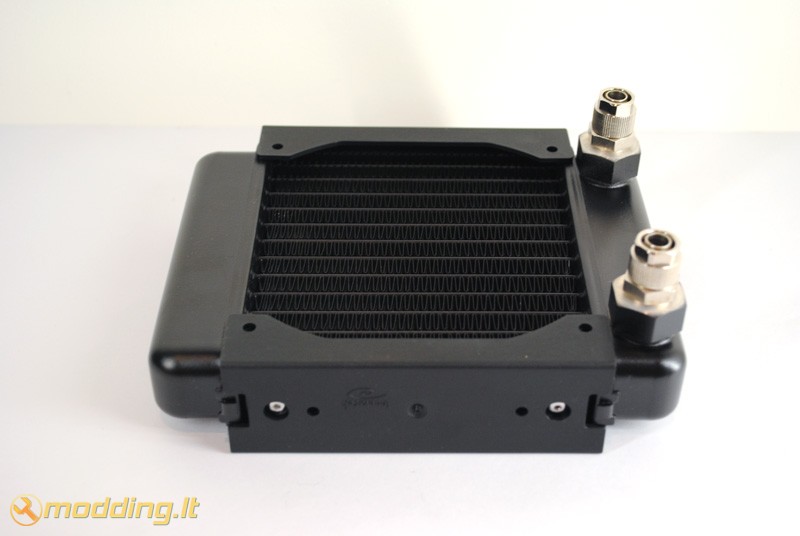

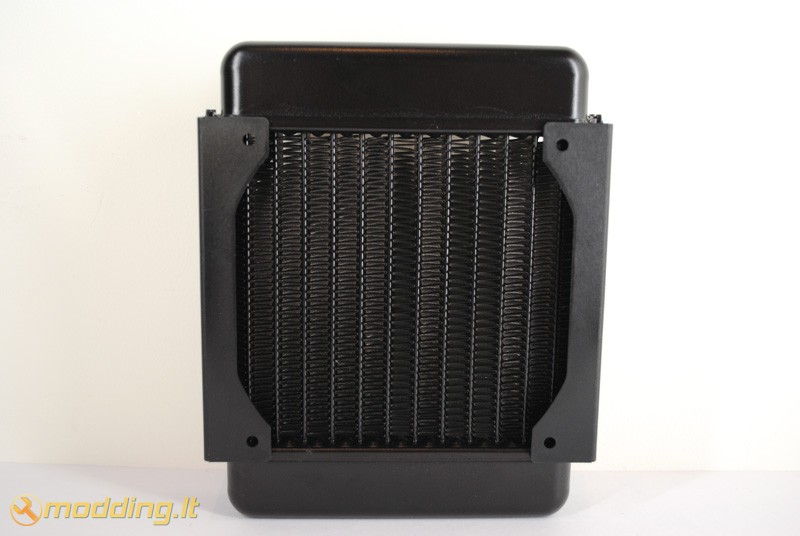

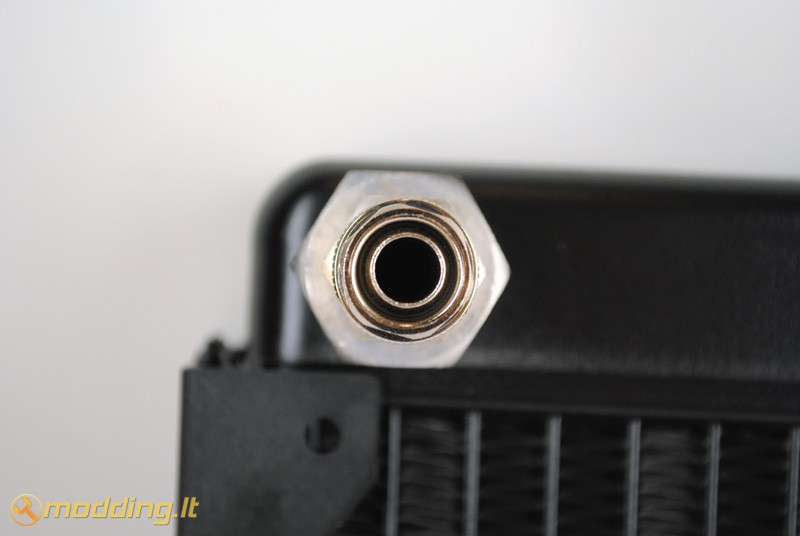

Komplektacijoje Single tipo 120mm radiatorius. Jis jau turi įsuktus štulcerius, bei ventiliatoriaus tvirtinimo rėmelius abiejuose šonuose. Rėmeliai plastmasiniai. Reikalui esant ant šio radiatoriaus galima sumontuoti du ventiliatorius, taip galima pasiekti geresnių aušinimo rezultatų. Sprendimas ventiliatorių montuoti ant rėmelio, o ne tiesiogiai ant radiatoriaus, man atrodo visai prodingas, nes rėmelis apsaugo radiatorių nuo mechaninių pažeidimų. Tačiau čia yra ir kitas lazdos galas - rėmelis nunusiima nuo radiatoriaus, todėl tuo atvėju, jei rėmelis trugdys montavimui dėl ribotos vietos, šis montavimo per rėmelį būdas nebus privalumas.

Vizualiai apžiūrėjęs radiatorių neradau jokių broko žymių, gaminys išties labai kokybiškas. Patiko nudažymo kokybė - storas dažų sluoksnis apsaugos radiatorių nuo aplinkos poveikio.

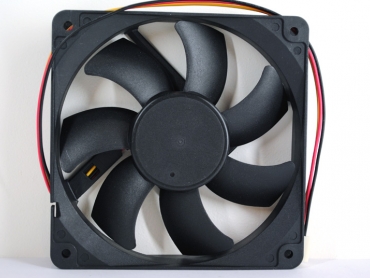

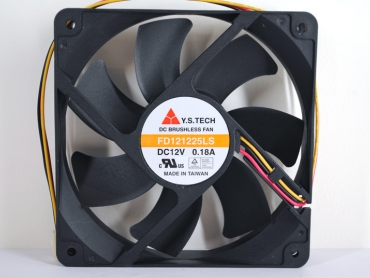

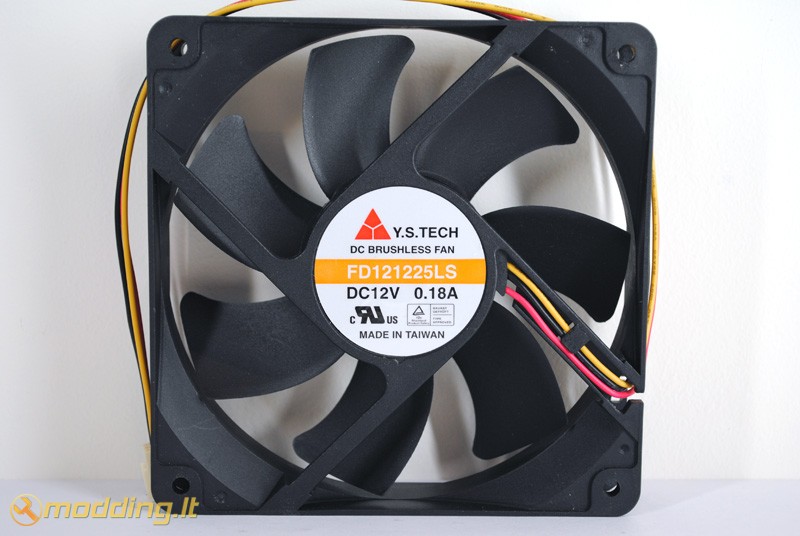

innovatek Water Cooling SET LC Plus rinkinyje naudojamas vienas Brushless tipo 120mm ventiliatorius. Jis nėra innovatek gaminys, jo gamintojas yra Y.S.Tech, ventiliatorius pagamintas Taivanyje. Jungiant šį ventiliatorių per rinkinyje esantį adapterį, jis veiks nuo 7V - taip gausime mažesnį triukšmo lygį. Esant reikalui, ventiliatorių galima pajungti prie 12V ir taip pagerinti CPU aušinimą.

innovatek savo gaminius komplektuoja su Eheim firmos vandens pompomis. Tiems, kas domisi watercooling aušinimu, ši firma greičiausiai jau gerai žinoma, na o tiems, kas dar tik pradėjo domėtis aušinimo vandeniu sistemomis galiu pasakyti, jog vokiečių kompanija Eheim yra viena žinomiausių vandens pompų gamintojų pasaulyje. Ji gamina ne tik PC aušinimui skirtas pompas, pagrindinė jos veikla - akvariumams skirtos vandens pompos.

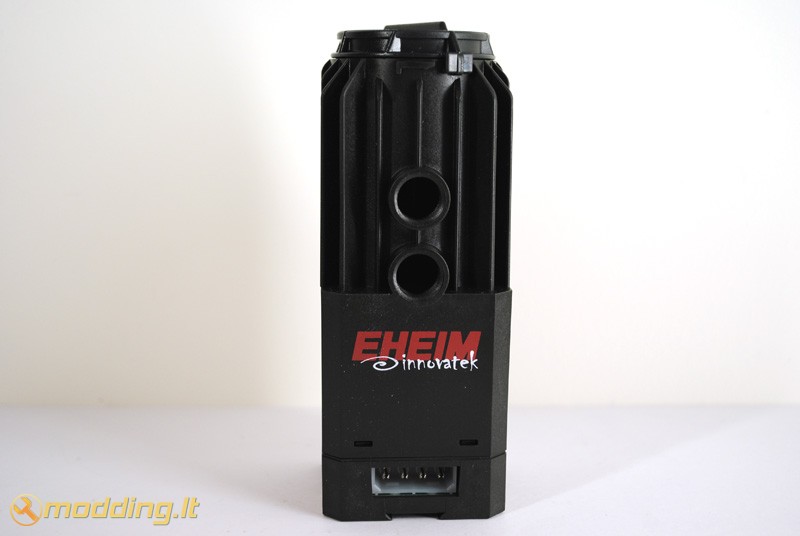

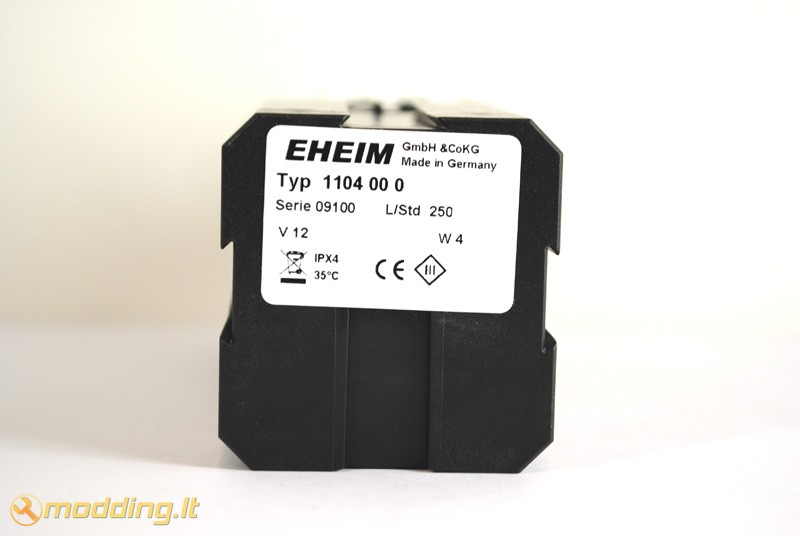

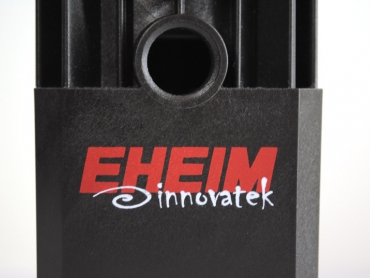

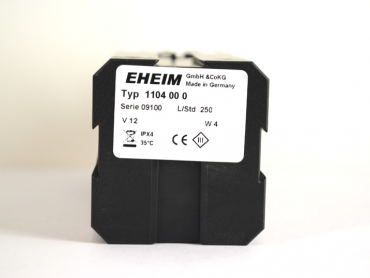

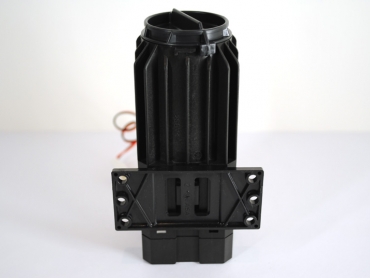

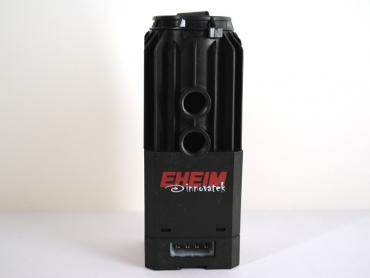

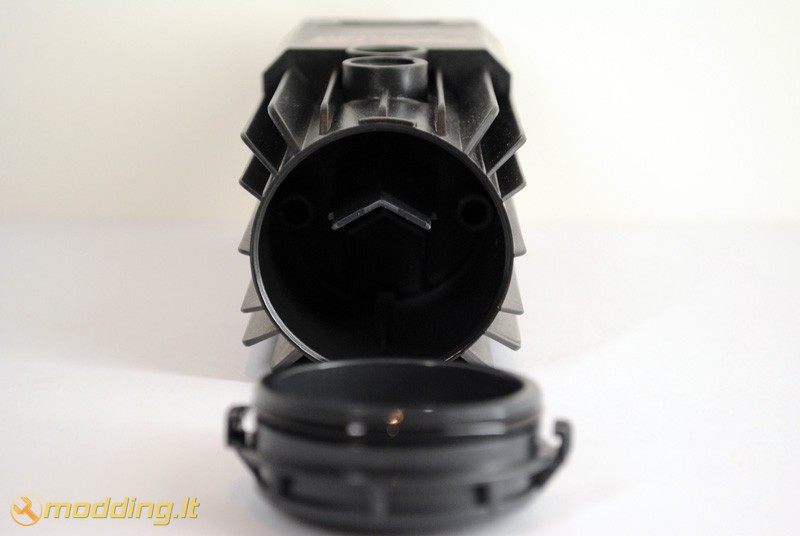

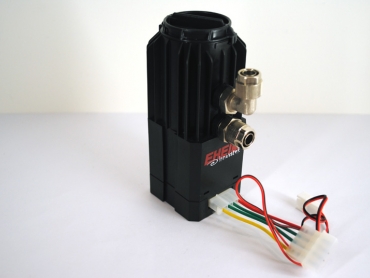

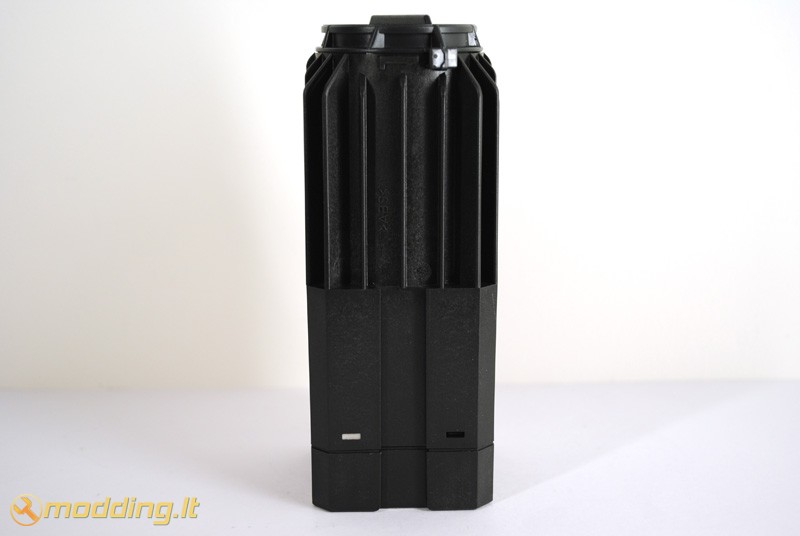

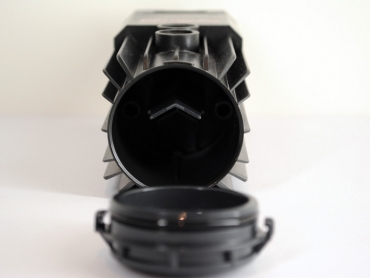

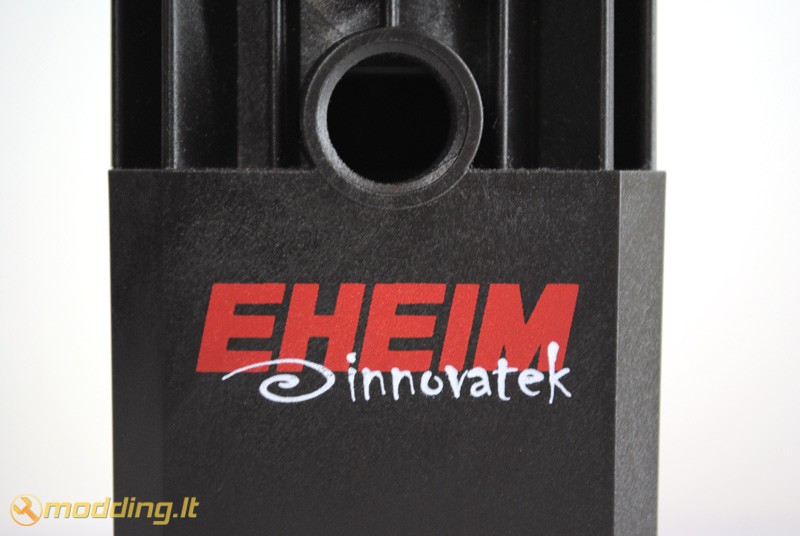

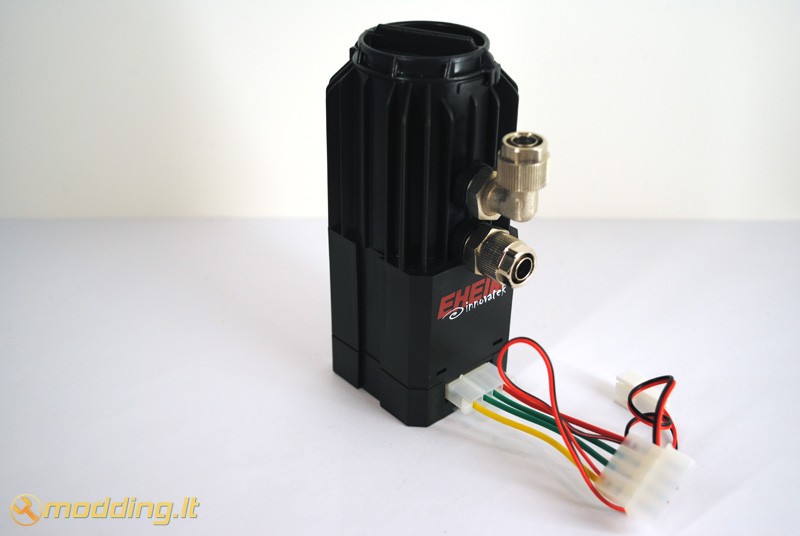

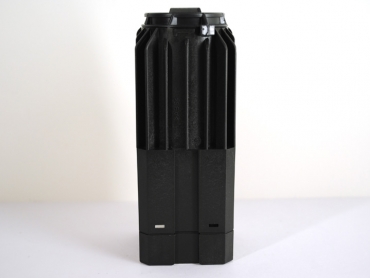

SET LC Plus komplekte randame Eheim PCPS 12V vandens pompą. Ji pritaikyta PC aušinimo sistemai, todėl maitinama nuo PSU 12V, pajungiama per 4 pin Molex jungtį. Ši pompa gali būti naudojama tik vertikalioje pozicijoje. Pompos viršutinėje dalyje yra dangtelis, atidarius kurį pilamas sistemos užpildas. Šone dvi angos štulceriams - viršutinė Out, apatinė - In.

Tvirtinimas

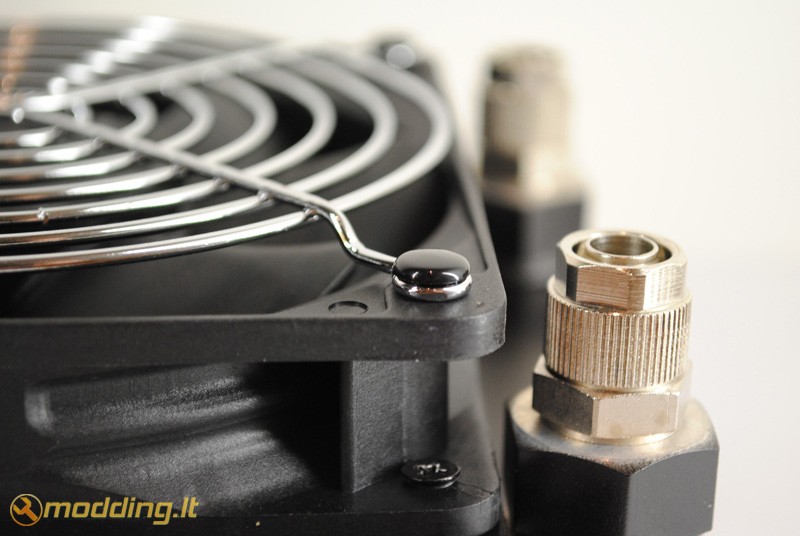

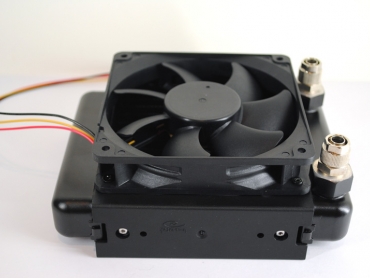

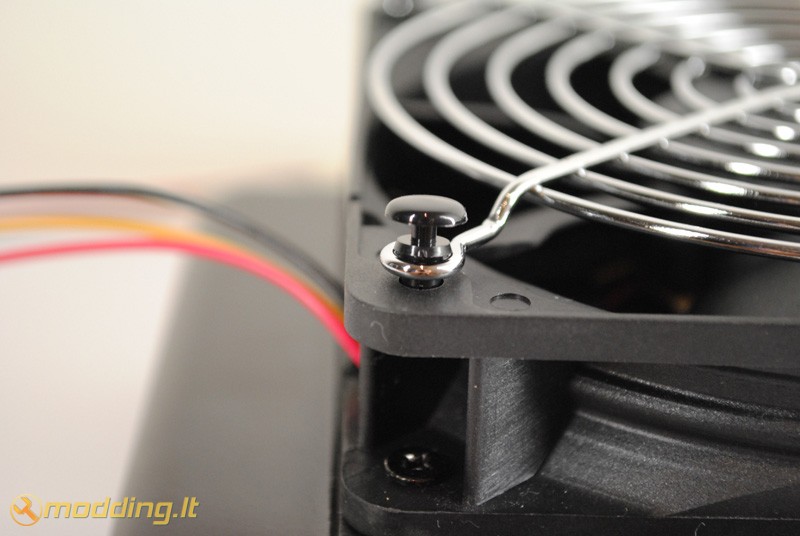

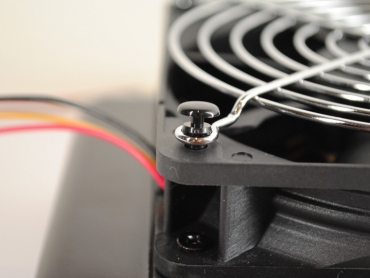

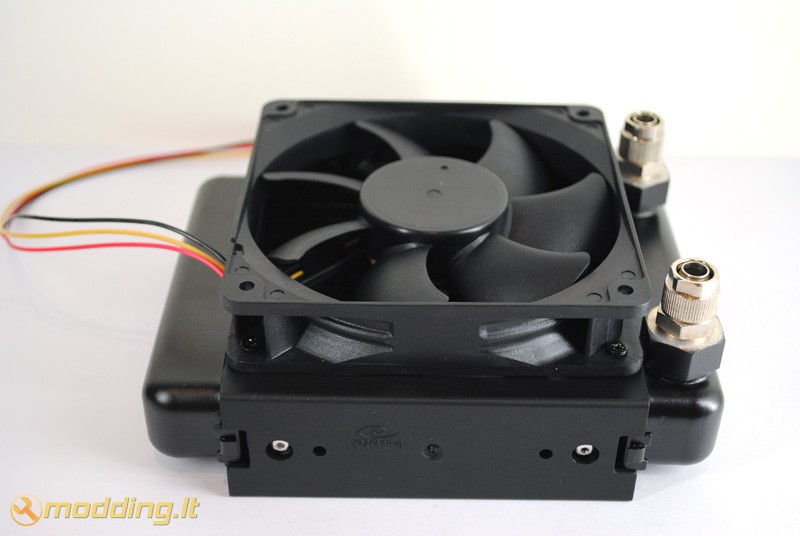

Laikas surinkti sistemą. Visų pirma paruošiam komponentus montavimui. Pradėsiu nuo radiatoriaus: ant jo viršaus dedamas ventiliatorius, jis prisukamas rinkinyje esančiais varžtais. Vėliau dedamos grotelės, kurios užfiksuojamos specialiais juodais kištukais.

Rinkinyje yra ~2m pvc žarnos. Ją susikarpysim kiek vėliau, kai elementai jau bus sumontuoti korpuse ir galėsim pamatuoti, kokio ilgio žarnų reiks.

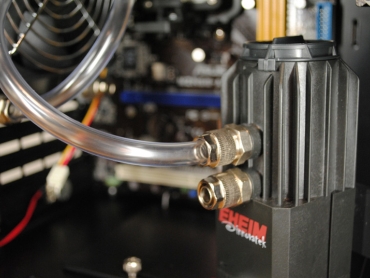

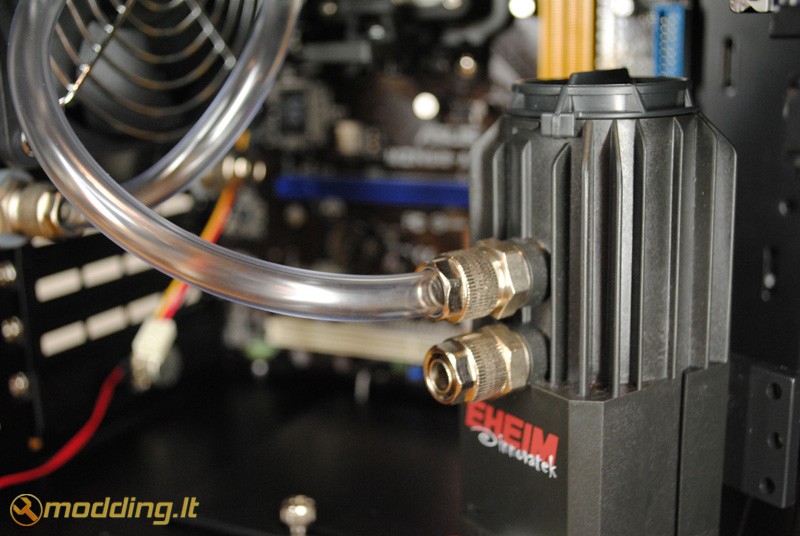

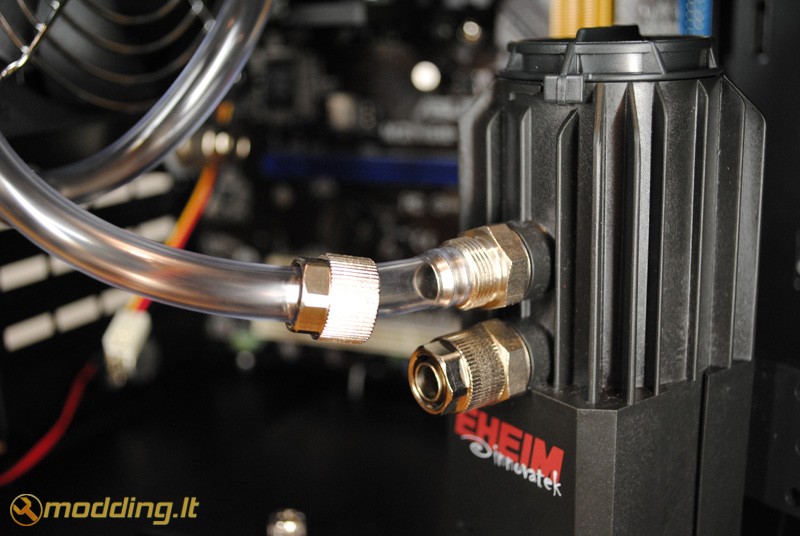

Į Eheim pompą įsukam štulcerius. Prieš montuojant pompą į korpusą, siūlyčiau apgalvoti, kokio būtent štulcerio reiks, kadangi galima montuoti ir 90 laipsnių jungtis. Svarbu nepamiršti, kad ši pompa montuojama tik vertikaliai.

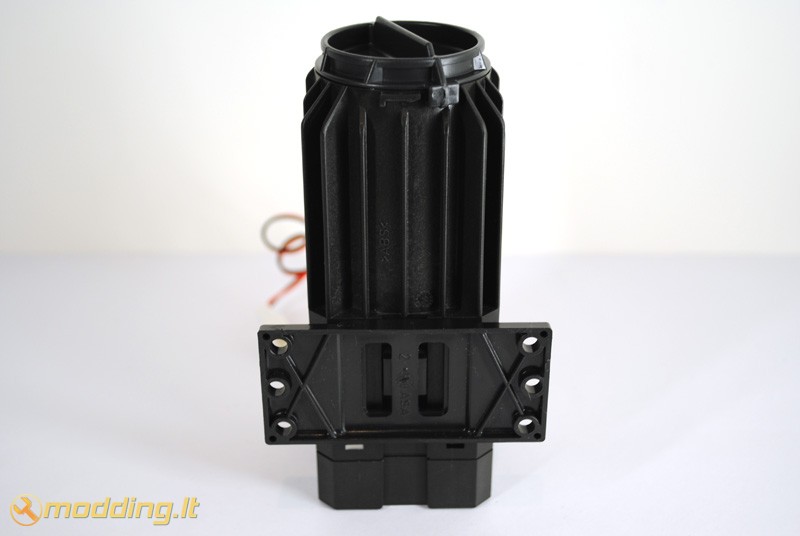

Prie galinės Eheim PCPS pompos sienelės pritvirtiname plokštelę, kurios pagalba pompa fiksuojama prie korpuso. Jei korpuse nėra skylučių varžtams prisukti, galima pasinaudoti stora dvipusia lipnia juosta, ją tinkamai priklijavus prie pompos plokštelės ji laikys ne ką prasčiau nei varžtai. Prie pompos pajungiame Molex maitinimo laidą.

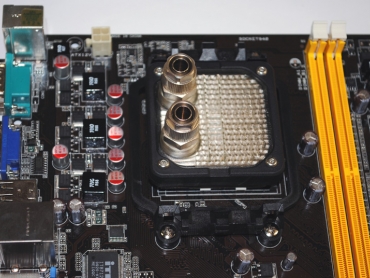

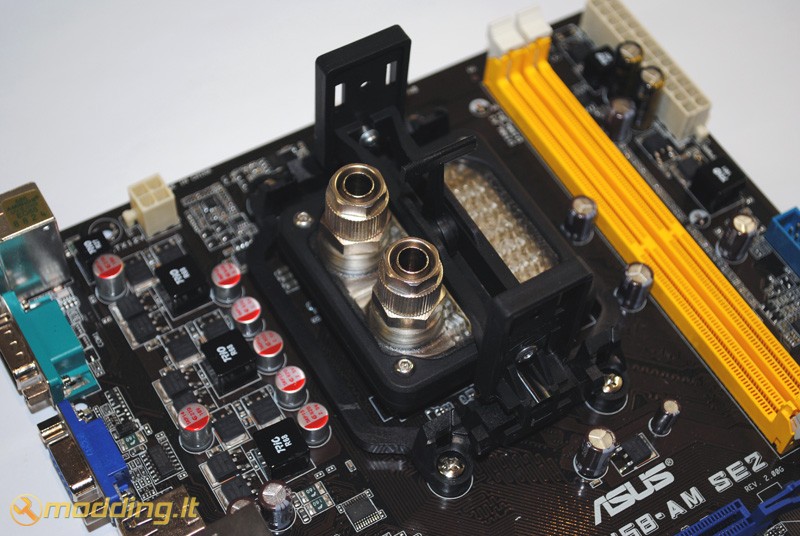

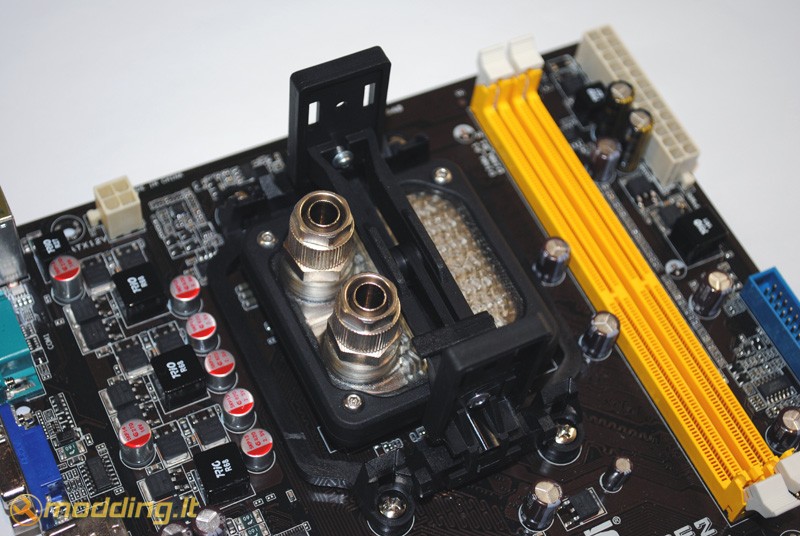

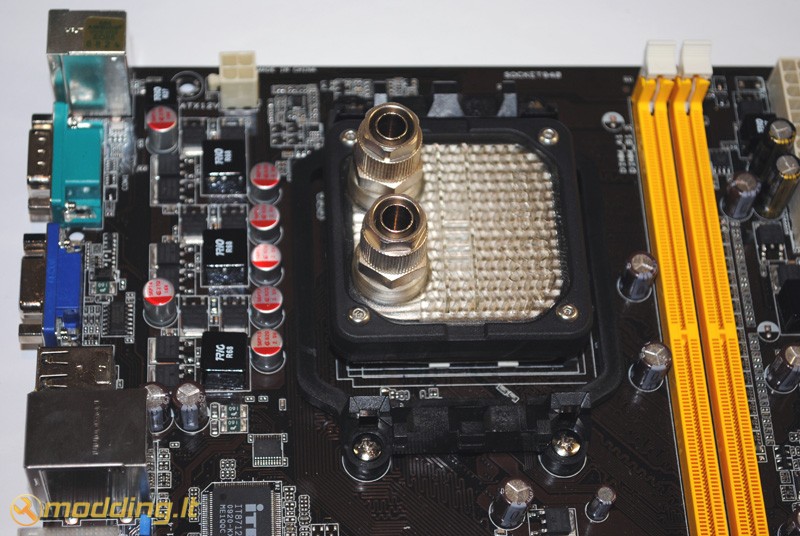

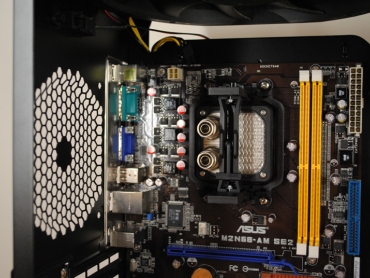

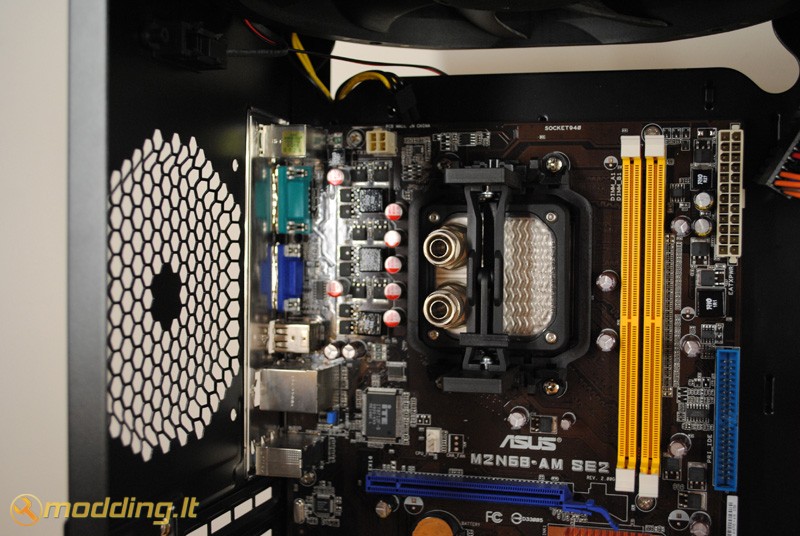

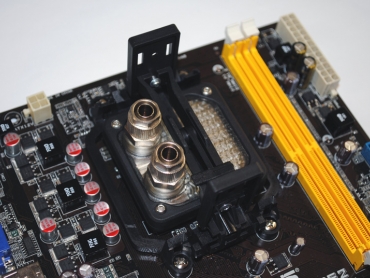

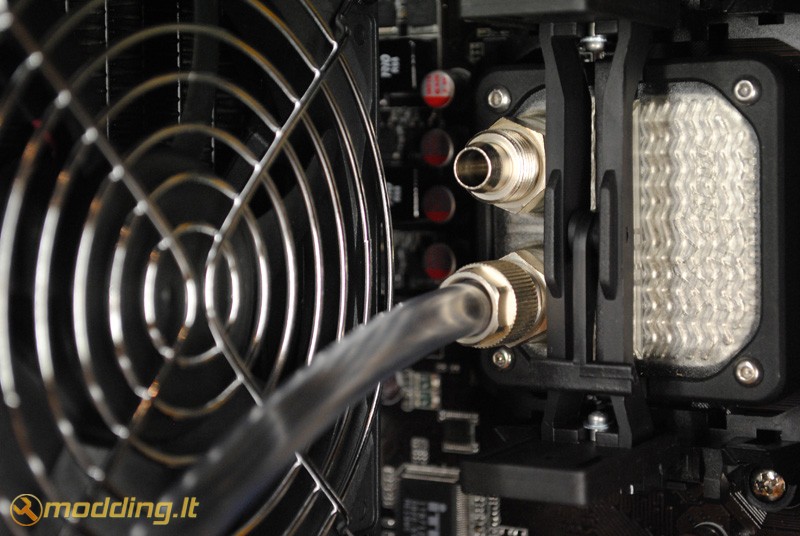

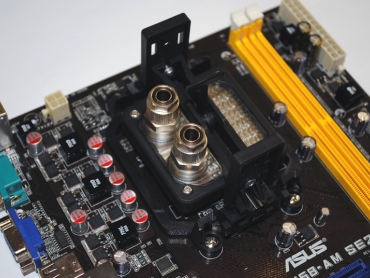

Montuojame XX-Flow CPU bloką: ant CPU užtepame termopastą, uždedame bloką bei ant viršaus sumontuojame tvirtinimo rėmelį. Rėmelio svirtis montavimo metu turi būti vertikali. Sumontavę bloką, tvirtinimo rėmelio rankenėlę užlenkiame į horizontalią padėtį. CPU aušinimo bloko montavimas išties nesudėtingas, be to - montuojant nereikia nuiminėti back plate plokštelės, blokas tvirtinamas ant standartinio rėmelio.

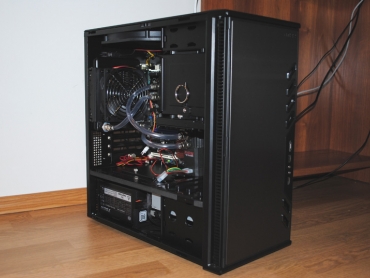

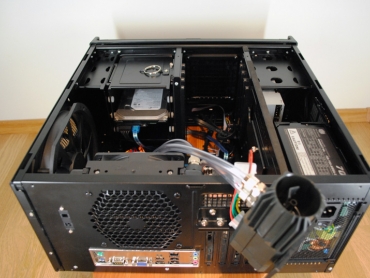

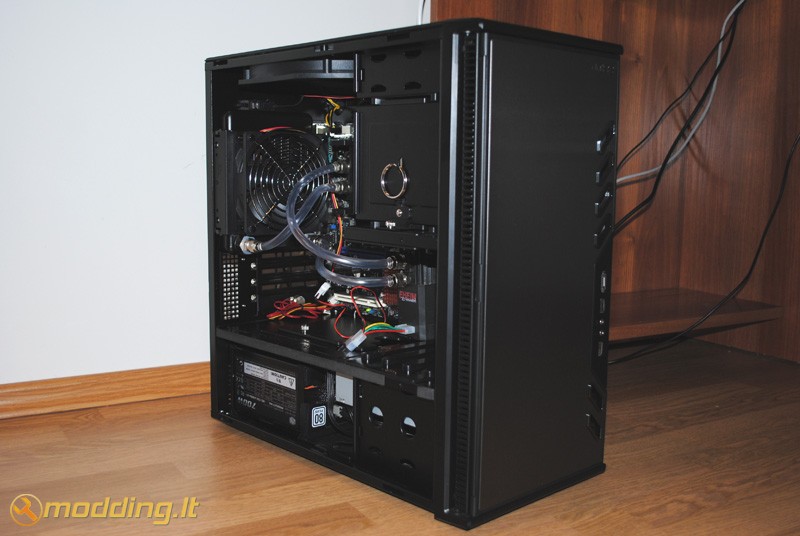

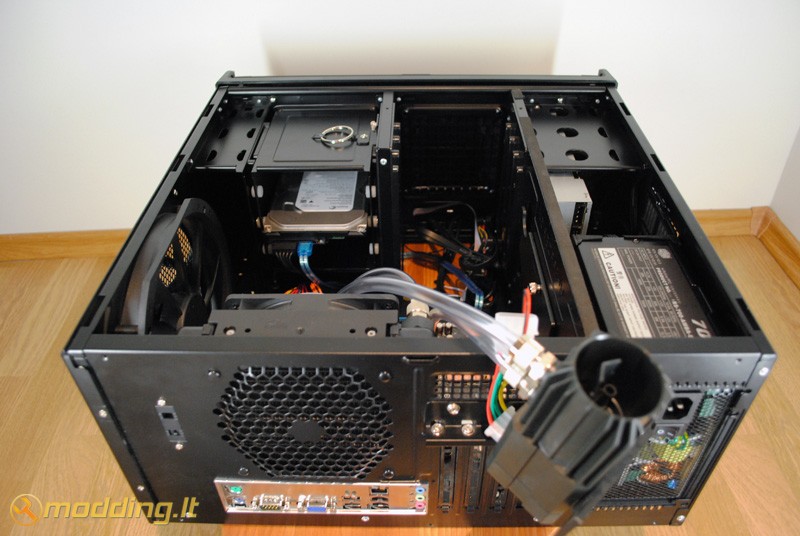

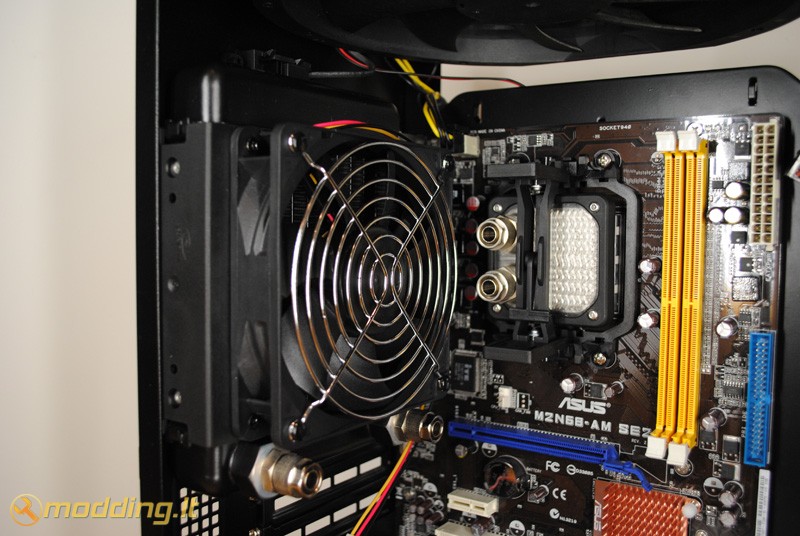

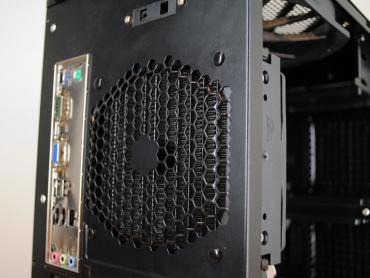

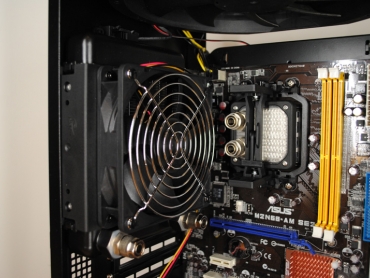

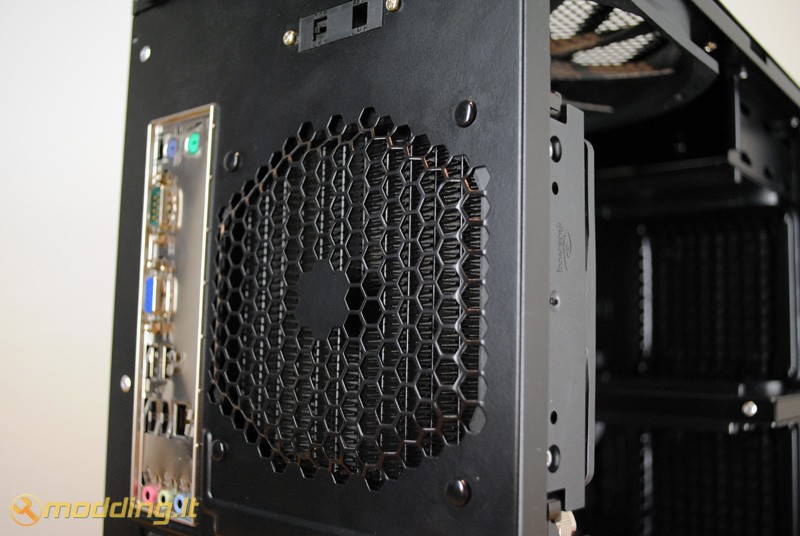

Montuojam radiatorių: pasirenkame radiatoriaus montavimo vietą. Mano naudotame Antec Mini P180 korpuse radiatorius tilpo į galinę sienelę. Tuo tarpu į Fractal Design Define R2 radiatorius netilpo nei į galinę sienelę, nei į viršutinę sienelę: galinėje sienelėje radiatoriui pritrūko vietos, kadangi radiatorius platesnis nei 120mm ventiliatorius, o sumontuoti viršuje trugdė RAM moduliai ir korpuso motininės plokštės išvesčių montavimo sienelės konstrukcija. Antec Mini P180 korpuse radiatorius tilpo, tačiau taipogi - milimetrų tikslumu. Tuo atvėju, kai radiatorius netelpa korpuso viduje, jį visuomet galima montuoti išorėje. Tuomet radiatorius tvirtinamas ilgesniais varžtais.

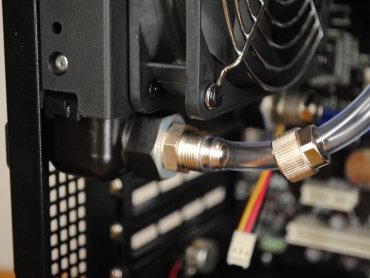

Sumontuotas radiatorius korpuse fiksuojamas komplekte esančiais, specialiais, juodais kištukais. Atrodo tvarkingai ir gražiau nei varžtai.

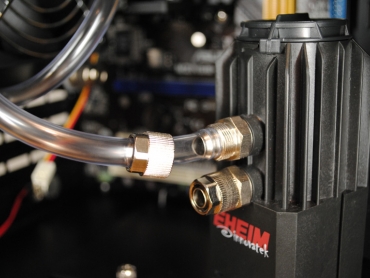

Laikas sujungti visus elementus vandens žarnomis. Siūlyčiau sistemą rinkti nuosekliai, pradedant nuo vandens pompos vandens padavimo angos, tuomet nesupainiosite eiliškumo ir pajungsite teisingai.

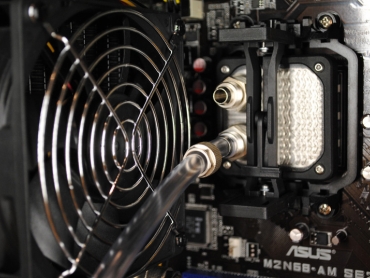

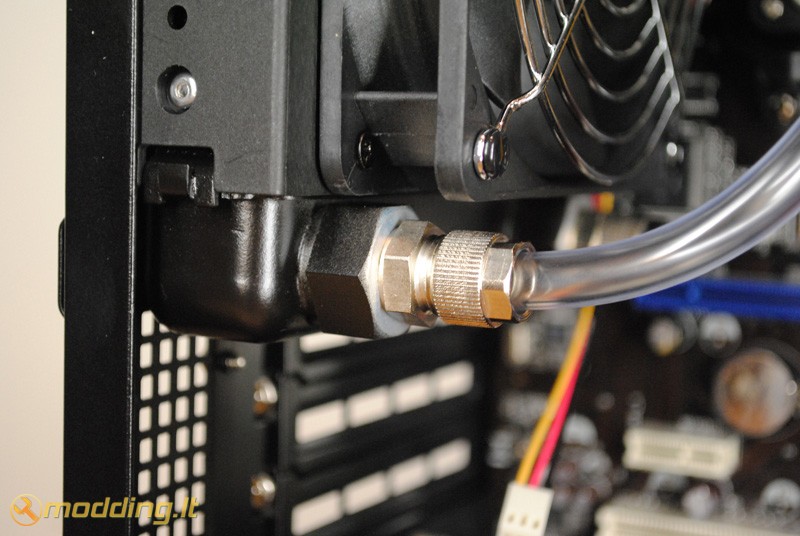

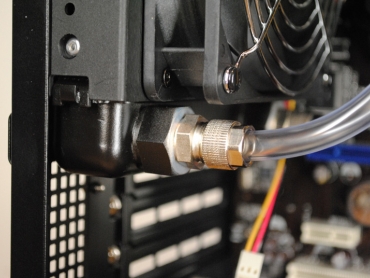

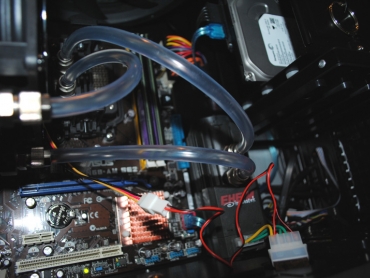

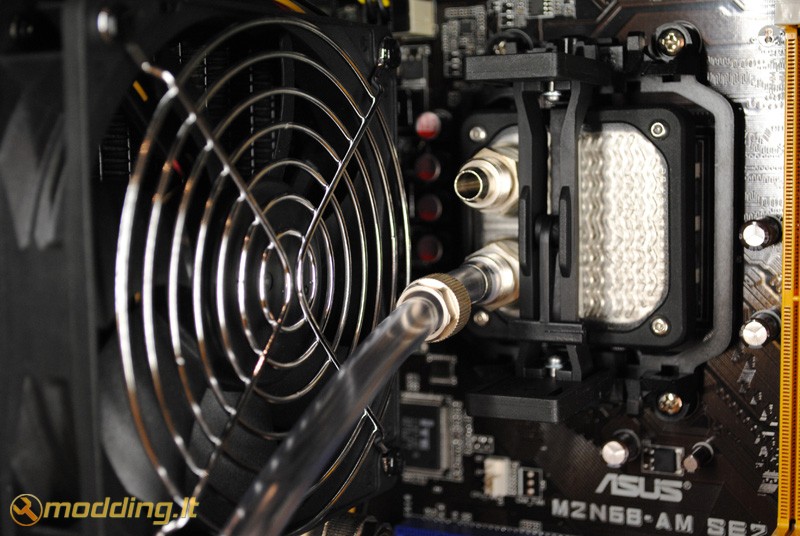

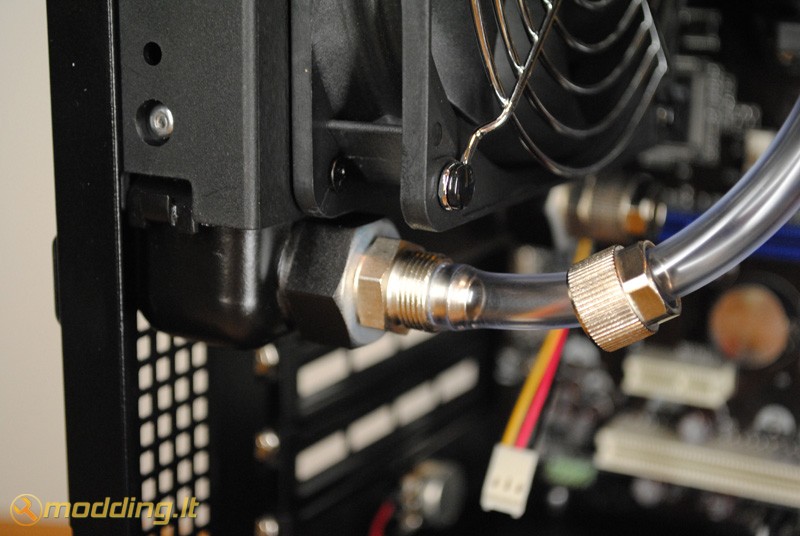

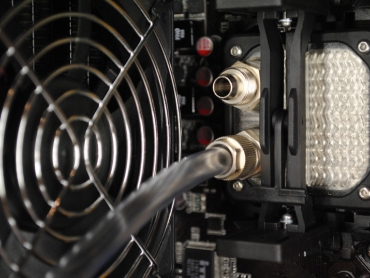

Nuo CPU aušinimo bloko nusukame prispaudžiantįjį žiedą, užveriame jį ant vandens žarnos. Vandens žarną užmauname ant bloko jungties. Vėliau užsukame prispaudžiantįjį žiedą. Montuojant papildomų įrankių neprireiks, pakanka užsukti rankomis. Nuo CPU bloko einančią žarną nuvedame iki kito elemento, mano atvėju radiatoriaus, bei atkerpame žarną žirklėmis ar peiliu. Žarnos ilgis tuir būti toks, kad ji neužlūštų, tačiau ne per ilgas, kadangi tuomet atsiras bereikalingi vingiai ir bus stabdoma vandens tekmė. Pagal tą patį principą sujungiame visus elementus.

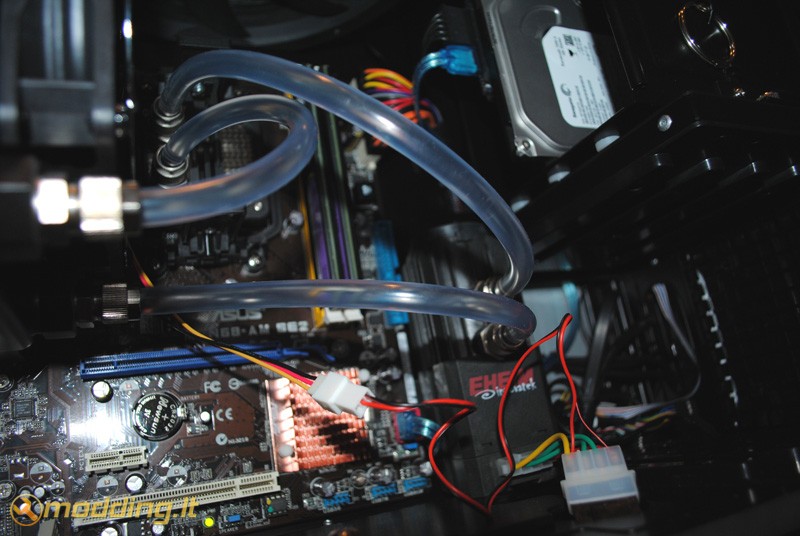

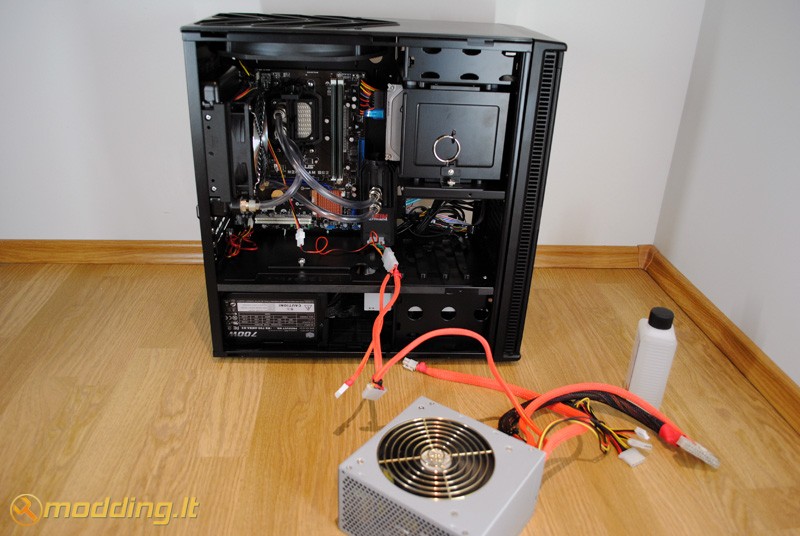

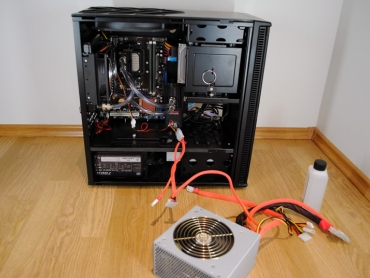

Atsakingiausias ir, galbūt, sudėtingiausias momentas yra sistemos užpildymas. Prieš pildant sistemą, kompiuteris turi būti atjungtas nuo elektros srovės. Pildant sistemą iš jos turi būti pilnai pašalintas oras, priešingu atvėju oras gali pabloginti aušinimo rezultatus. Pildymo metu patarčiau korpusą paguldyti ant šono, pompą iškelti virš kitų elementų lygio bei po truputį pilti distiliuotą vandenį ar kitą pasirinktą skystį. Kuomet sistema užsipildys, prie pompos pajungiame maitinimo bloką bei kelioms sekundėms įjungiame pompą (ji automatiškai įsijunks startavus PSU). Po šio veiksmo oro burbulai išvaromi iš sistemos bei patenka į pompos viršuje esantį rezervuarą. Atidarome rezeruarą bei pripilame daugiau vandens. Uždarant pompos rezervuarą dangteliu, vandens perteklius savaime išbėgs pro kraštus. Sistema surinkta.

Surinkus aušinimo sistemą nereiktų skubėti ir jungti PC. Patarčiau atlikti sistemos sandarumo testą - taip vadinamą leak test. Pajungtą innovatek Water Cooling SET LC Plus aušinimo vandeniu sistemą paliekame veikti 12 val. Po to apžiūrime, ar niekur nebėga vanduo. Jei nesklandumų nekilo - galime jungti PC.

Rezultatai

Testavimo sistema:

• CPU Cooler - innovatek Water Cooling SET LC Plus

• Case - Antec Mini P180
• Mainboard - Asus M2N68-AMSE2
• CPU - AMD ATHLON 64 X2 Dual-Core 5000+ AM2 (65W)
• RAM - Corsair DDR2 KIT 2X1G 800MHZ TWIN2X2048-6400 G
• HDD - SEA BARRACUDA 160GB 7200rpm
• PSU - Cooler Master Silent Pro M700
• Case Fans - Antec 200mm TriCool (400rpm, 39 CFM)

Procesoriaus (CPU) temperatūra testuojama Idle ir Load rėžimais. Load rėžimui naudojama Orthos programa. Temperatūros rodmenys stebėti SpeedFan 4.39 bei PC Probe II V1.04.74 programomis. Testavimams naudotas Antec Mini P180 korpusas turi viršuje esantį, orą ištraukiantį, Antec 200mm TriCool ventiliatorių (400rpm, 39 CFM).

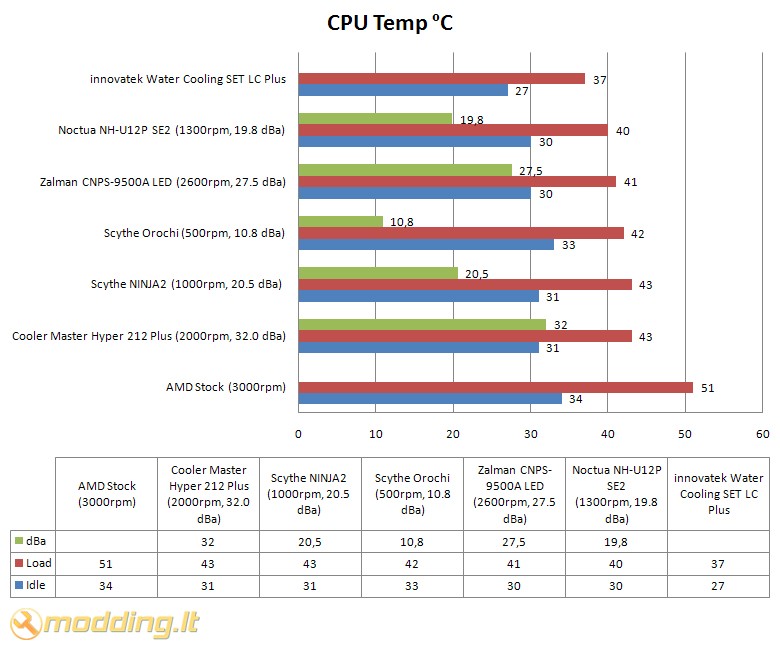

innovatek Water Cooling SET LC Plus aušinimo rezultatai tikrai geri. Lyginant jį su oriniais aušintuvais, artimiausias konkurentas yra Noctua NH-U12P SE2. Kalbant apie triukšmo lygį, SET LC Plus ventiliatorius veikia labai tyliai. Pompa taipogi skleidžia kažkiek dBa, tačiau triukšmo lygis išties mažas, girdimas nedidelis čiurlenimas. Norint sulyginti triukšmo lygį tarp innovatek Water Cooling SET LC Plus ir Noctua aušintuvo, logiška būtų lyginti Noctua ventiliatoriaus triukšą su Eheim PCPS pompos triukšmu. dBa lygiai panašūs. Tačiau nepamirškime, kad NH-U12P SE2 aušintuve buvo panaudoti du ventiliatoriai. Apibendrinant, innovatek Water Cooling SET LC Plus aušinimo vandeniu sistema veikia labai tyliai bei aušina geriau nei oriniai aušintuvai.

Išvados

Pliusai:

• efektyvus aušinimas
• tylus veikimas
• 4 rėžimų vandens pompa
• nesudėtingas montavimas
• galimybė ant radiatoriaus naudoti du ventiliatorius


Minusai:

• telpa ne į visų korpusų vidų (tačiau visuomet galima sumontuoti išorėje)


innovatek Water Cooling SET LC Plus - puikus aušinimo vandeniu rinkinys. Jis tiks pradedantiesiems, kadangi rinkinyje yra visi naudojimui reikiami, tarpusavyje suderinti, elementai. SET LC Plus sistema, nors ir komplektuojama su vieno 120mm ventiliatoriaus radiatoriumi, yra efektyvi - jos aušinimo rezultatams neprilygsta nė vieno testuose dalyvavusio orinio aušintuvo rezultatai. Galimybė pompą naudoti skirtingais rėžimais leis dar labiau sumažinti triukšmo lygį. Galbūt vienintėlis dalykas, kuris gali jus nuliūdinti yra šio gaminio kaina. Ji siekia 159,00 € (549 Lt) Tačiau tiems, kam reikalingas efektyvus ir tuo pačiu tylus aušinimas - innovatek Water Cooling SET LC Plus bus geras pasirinkimas. Šiam gaminiui suteikiamas auščiausias modding.lt įvertinimas.



Modding.lt komanda dėkoja Markus Husterer iš www.innovatek.de už apžvalgai suteiktą produktą.

Jei norėsite pakomentuoti mano straipsnį arba pareikšti savo nuomonę, apsilankykite Modding.lt forume.
